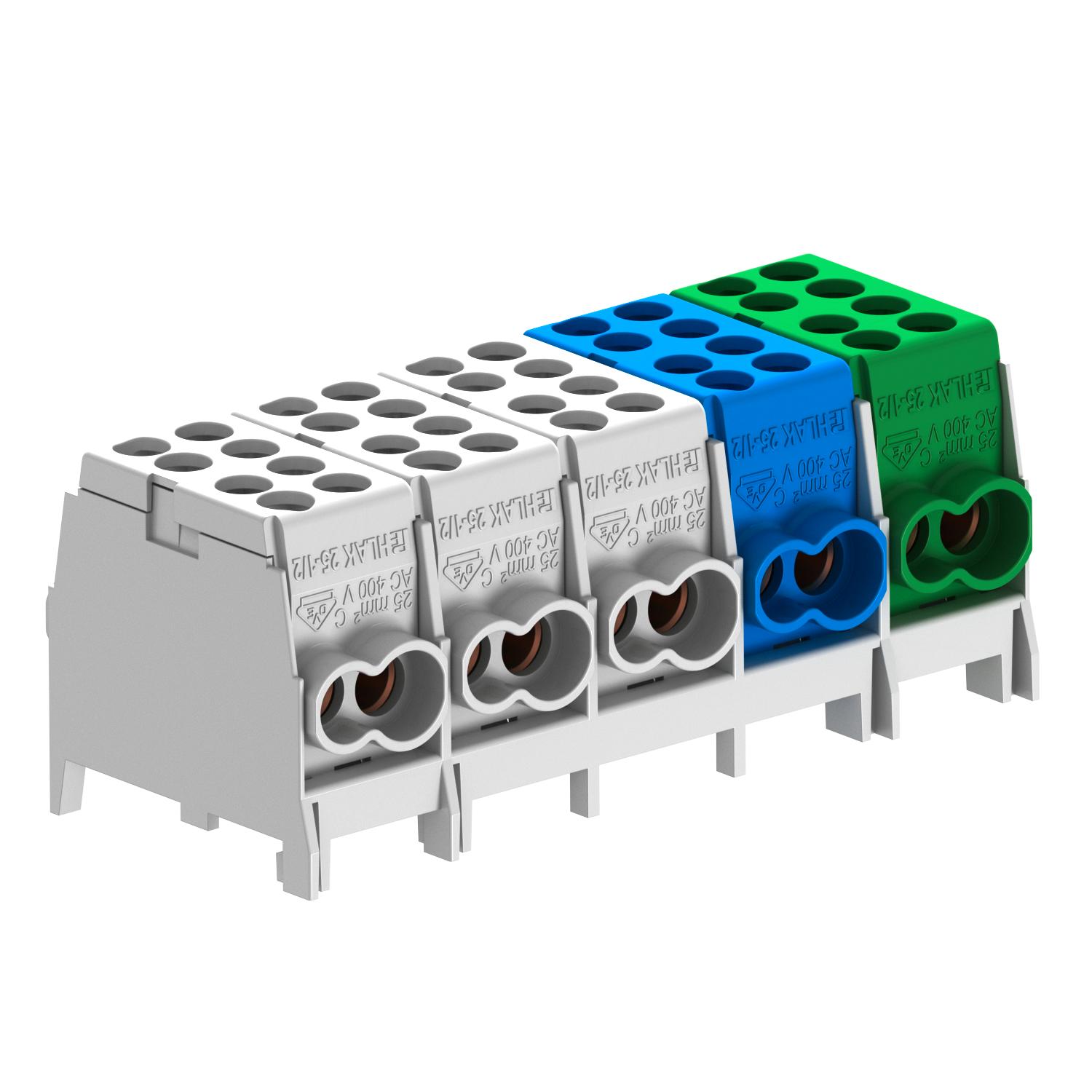

Fővezetéki leágazókapocs, 5-pólusú
Rend. szám 2009036 | EAN-kód 4012196614332
- Termékleírás
-
Termékleírás5-pólusú főáramköri leágazó kapocs pólusonként 2 x 16 mm² + 2 x 25 mm² vezetékcsatlakozási keresztmetszettel. Kapocshelyenként 2 csavarral a biztonságos érintkezési nyomáshoz. Nagy szilárdságú gyorsrögzítő horganyzott acéllemezből, a tartósínekre történő könnyű szereléshez.
A kapocsburkolatok a szokásos színekben elérhetőek.
-
- Műszaki adatok
-
Műszaki adatok
Alkalmas huzal csatlakoztatására igen Alkalmas szalagkábel csatlakoztatására nem Alkalmas szektorvezető csatlakoztatására igen Alkalmazási hőmérséklet-tartomány max. 70 °C Alkalmazási hőmérséklet-tartomány min. -25 °C Alkalmazható hajlékony vezetékekhez nem Alkalmazható sodrott vezetékekhez igen Alkalmazható tömör vezetőhöz igen CO2-lábnyom (GWP) bölcsőtől a kapuig 0,0717 kg CO₂e / 1 Darab Csatlakozás módja Csavarok Csatlakozási hely fent/lent Csatlakozási keresztmetszet, többhuzalos, max. 25 mm² Csatlakozási keresztmetszet, többhuzalos, min. 16 mm² Csatlakoztatható vezeték-keresztmetszet, finomhuzalos, érvéghüvellyel max. 16 mm² Csatlakoztatható vezeték-keresztmetszet, finomhuzalos, érvéghüvellyel min. 1,5 mm² Egyhuzalos csatlakoztatható vezető min. keresztmetszete 1,5 mm² Emelőkarral nem Halogénmentes igen hossz 100 mm Kapocshelyek száma pólusonként 4 Kapocshelyek száma pólusonként 20 Környezeti hőmérséklet 40 °C lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 960 °C Magasság 35 mm max. csatlakoztatható vezetékkeresztmetszet, egyhuzalos 25 mm² Max. kábelkeresztmetszet 25 mm² Max. Max. méretezési üzemi áramerősség le 130 A Max. Vezeték-keresztmetszet 25 mm² Méret 16/25mm² Névleges áramerősség 130 A Névleges feszültség 960 V Névleges keresztmetszet min. 25 mm² Pólusszám 5 ROHS-konform igen szélesség 47 mm Szigetelőanyag Termoplaszt (hőre lágyuló) Többhuzalos csatlakoztatható vezető max. keresztmetszete 25 mm² Többhuzalos csatlakoztatható vezető min. keresztmetszete 16 mm² Transparent nem Ütésálló igen VDE által bevizsgált igen - Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat HLAK 5-10x16 / 2009036 , 0.13MB , pdfUK megfelelőségi nyilatkozat HLAK 5-10x16 / 2009036 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat HLAK 5-10x16 / 2009036 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat HLAK 5-10x16 / 2009036 , 0.13MB , pdf
