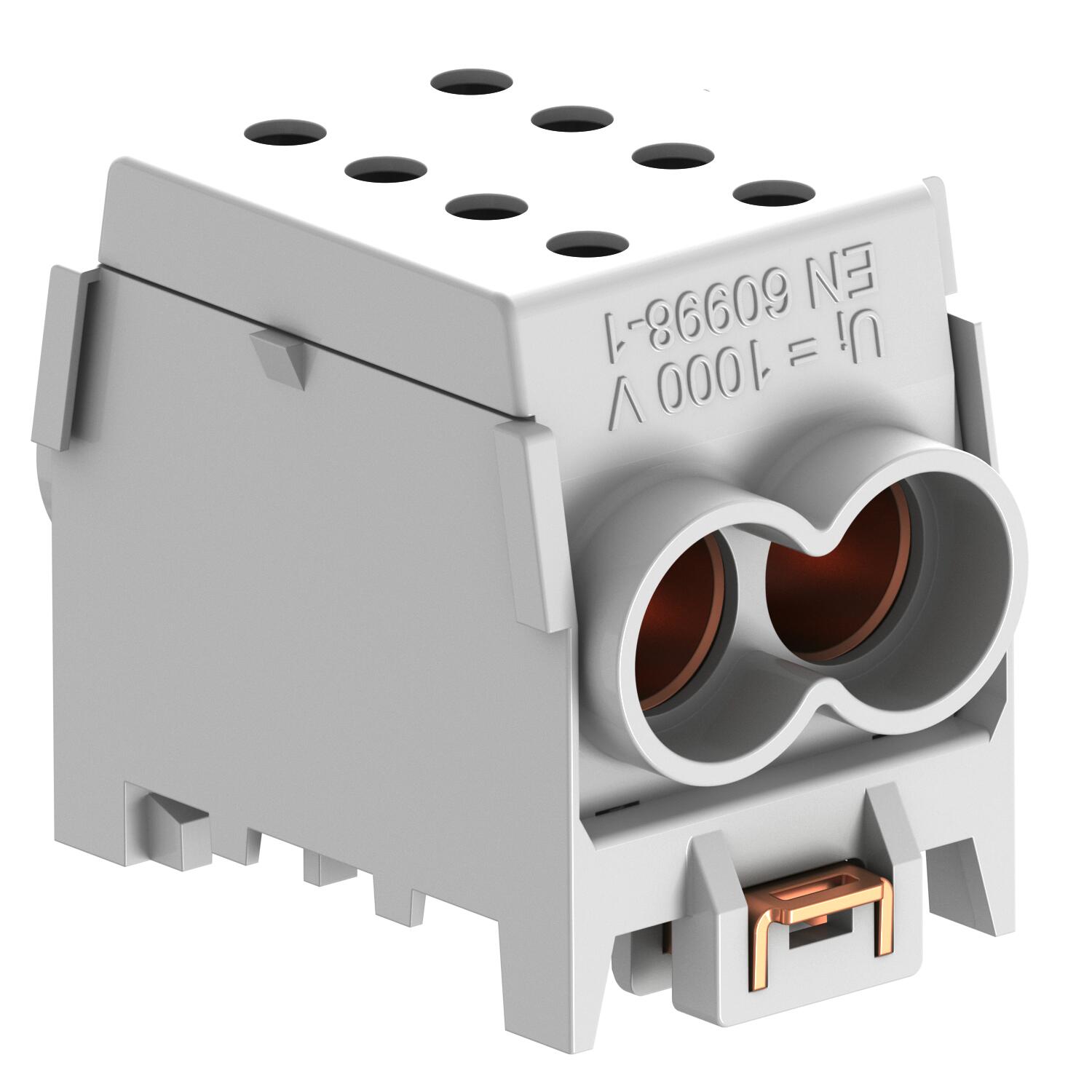

Fővezetéki leágazókapocs, 1-pólusú
Rend. szám 2009042 | EAN-kód 4012196614356
- Termékleírás
-
Termékleírás1-pólusú főáramköri leágazó kapocs pólusonként 4 x 70 mm² vezetékcsatlakozási keresztmetszettel. Kapocshelyenként 2 csavarral a biztonságos érintkezési nyomáshoz. Nagy szilárdságú gyorsrögzítő horganyzott acéllemezből, a tartósínekre történő könnyű szereléshez.
A kapocsburkolatok a szokásos színekben elérhetőek.
-
- Műszaki adatok
-
Műszaki adatok
Alkalmas huzal csatlakoztatására igen Alkalmas szalagkábel csatlakoztatására nem Alkalmas szektorvezető csatlakoztatására igen Alkalmazási hőmérséklet-tartomány max. 70 °C Alkalmazási hőmérséklet-tartomány min. -25 °C Alkalmazható hajlékony vezetékekhez nem Alkalmazható sodrott vezetékekhez igen Alkalmazható tömör vezetőhöz igen CO2-lábnyom (GWP) bölcsőtől a kapuig 0,037 kg CO₂e / 1 Darab Csatlakozás módja Csavarok Csatlakozási hely fent/lent Csatlakozási keresztmetszet, többhuzalos, max. 70 mm² Csatlakozási keresztmetszet, többhuzalos, min. 4 mm² Csatlakoztatható vezeték-keresztmetszet, finomhuzalos, érvéghüvellyel max. 50 mm² Csatlakoztatható vezeték-keresztmetszet, finomhuzalos, érvéghüvellyel min. 4 mm² Egyhuzalos csatlakoztatható vezető min. keresztmetszete 4 mm² Emelőkarral nem Halogénmentes igen Kapocshelyek száma pólusonként 4 Kapocshelyek száma pólusonként 4 Környezeti hőmérséklet 40 °C lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 960 °C Magasság 40 mm max. csatlakoztatható vezetékkeresztmetszet, egyhuzalos 70 mm² Max. kábelkeresztmetszet 70 mm² Max. Max. méretezési üzemi áramerősség le 190 A Max. Vezeték-keresztmetszet 70 mm² Méret 70/70mm² Névleges áramerősség 190 A Névleges feszültség 960 V Névleges keresztmetszet min. 70 mm² Pólusszám 1 ROHS-konform igen szélesség 55 mm Szigetelőanyag Termoplaszt (hőre lágyuló) Szín szürke Többhuzalos csatlakoztatható vezető max. keresztmetszete 70 mm² Többhuzalos csatlakoztatható vezető min. keresztmetszete 4 mm² Transparent nem Ütésálló igen VDE által bevizsgált igen - Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat HLAK 1-2x70 GR / 2009042 , 0.13MB , pdfUK megfelelőségi nyilatkozat HLAK 1-2x70 GR / 2009042 , 0.10MB , pdfREACH Megfelelőségi nyilatkozat HLAK 1-2x70 GR / 2009042 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat HLAK 1-2x70 GR / 2009042 , 0.13MB , pdf
