FireBox T100 membrános kábelbevezetővel, kettes sorkapcsokkal 136x102x57 | 10 | IP66 | narancs; RAL 2003

FireBox T100 membrános kábelbevezetővel, kettes sorkapcsokkal

Rend. szám 7205746 | EAN-kód 4012196812370

Rend. szám / Típus

Névleges belső méret

Bevezető nyílások száma

Védettség	IP66

Szín	narancs; RAL 2003

Termékleírás

Termékleírás

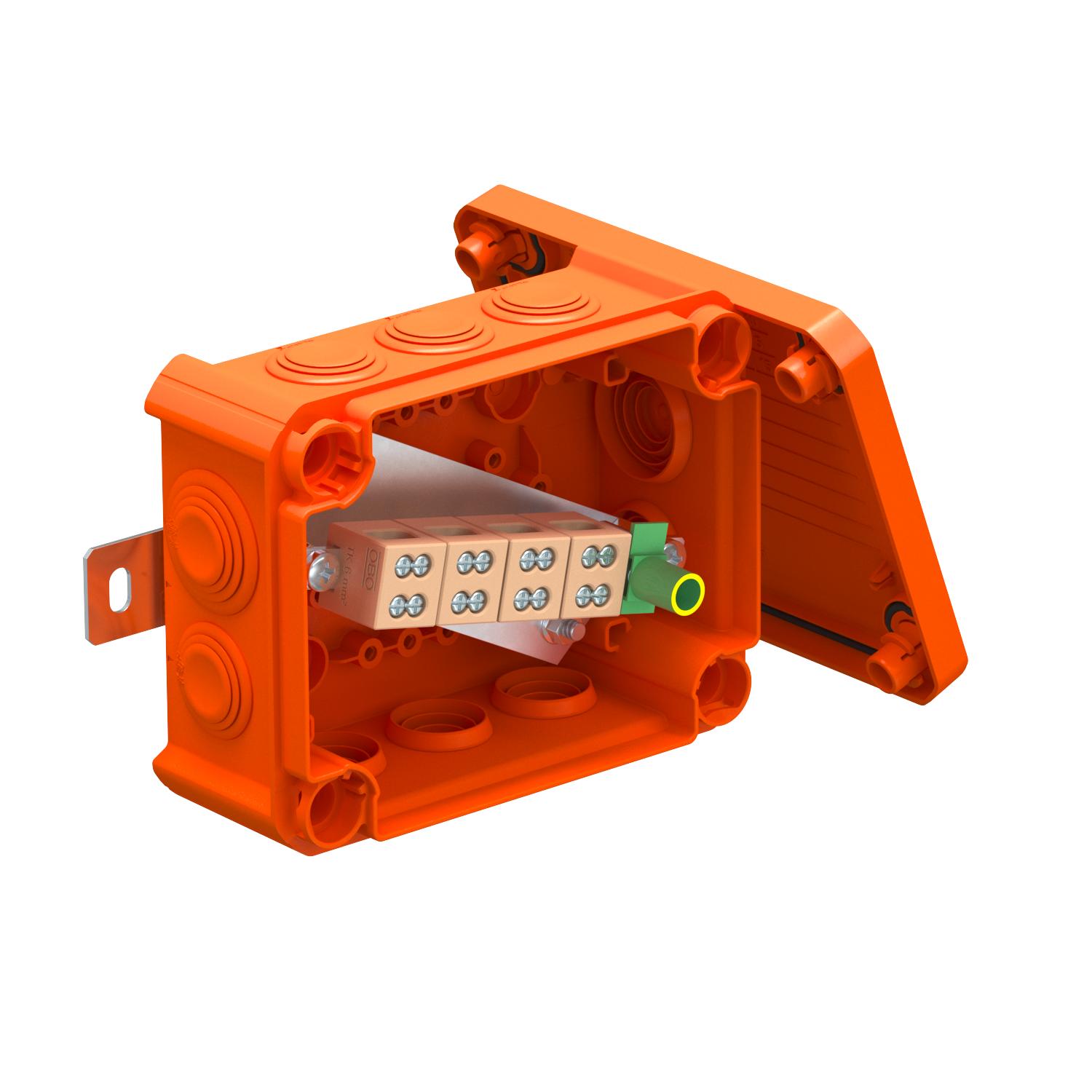

Kötődoboz kettes kerámia sorkapcsokkal és átszúrható membrános kábelbevezetőkkel. Elegendő huzalozási tér az átlósan elrendezett csatlakozóegységnek köszönhetően, teljesen előszerelt, magas hőmérsékletnek ellenálló kerámia sorkapcsokkal. Zöld-sárga jelzéssel ellátott sorkapocs-blokk. Jól hozzáférhető külső füleken keresztüli rögzítés. Az MSZE 24102/DIN 4102 12. rész szerinti E30, E60 és E90 tűzállóságú kábelrendszerekhez. A kerámia sorkapcsok az MSZ EN 60998-2-1:2004 szerint bevizsgálva.

Tartalmaz 2 db MMSplus P 6x35 horgonycsavart.

Műszaki adatok

Műszaki adatok

A kapcsok darabszáma	5
A készülékház-átvezetés fajtája	Lépcsős membrán, méretre vágható
a szerelvényezésnél	Kapocs
Alak	derékszögű
Anyag	polipropilén
Árnyékolással	nem
Átlátszó fedél	nem
Bevezető nyílások száma	10
Bevezetőnyílás hátulról	nem
Fedél	nem átlátszó
Fedéllel	igen
Fedélrögzítés	csavarozott
Halogénmentes	igen
Időjárásálló	nem
Kettes kapcsok	4
Méret	150x116x67

Névleges feszültség	660 V
Névleges keresztmetszet max.	6 mm²
Névleges keresztmetszet min.	1,5 mm²
Plombálható	nem
Porrobbanásveszélyes zónákhoz	nélkül
Robbanásbiztos kivitel	nem
Robbanásveszélyes zónához	nélkül
robbanásveszélyes zónához	nélkül
Sorolható	nem
Szín	narancs; RAL 2003
Tűzálló kábelrendszerek –	E 90
Ui névleges szigetelési feszültség	690 V
Ütésálló	nem
Védettség	IP66
Védőkapocs	1

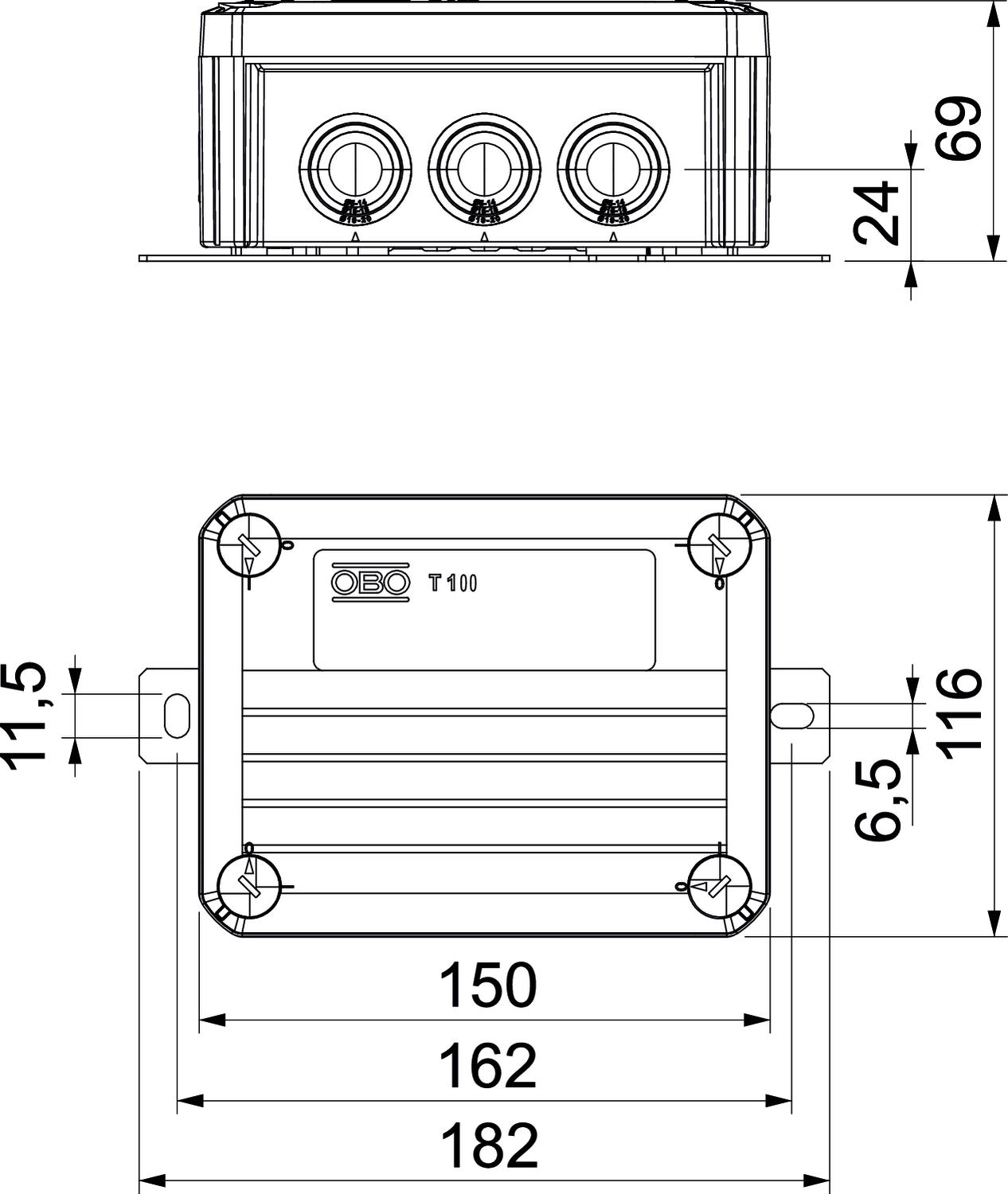

Méretek

B méret	116 mm
H méret	67 mm
Hossz	150 mm
L méret	150 mm
L1 méret	162 mm

L2 méret	182 mm
Magasság	67 mm
Névleges belső méret	136x102x57 mm
Szélesség	116 mm

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	1,6184 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	1,6184 kg CO₂e

Declared Unit (LCA)	Darab
Declared Unit Quantity (LCA)	1

Minden típus

Minden típus

Típus	Névleges belső méret	Bevezető nyílások száma	Védettség	Szín	Rend. szám	Mennyiség	Legkisebb eladási egység
T100ED 06-2A	136x102x57 mm	10	IP66	narancs; RAL 2003	7205746	Darab	1 Darab
T160ED 10-2A	176x135x67 mm	12	IP66	narancs; RAL 2003	7205748	Darab	1 Darab
T250ED 16-2A	225x173x86 mm	-	IP66	narancs; RAL 2003	7205750	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Olvadóbetét-tartó T-sorozatú FireBox kötődobozokhoz	TE-FH 520	7205570	Darab	1 Darab
Kerámia sorkapocs, egyes	TK 06	7205702	Darab	5 Darab
Kettes kerámia sorkapocs	TK 06-2	7205703	Darab	5 Darab
Membrános kábelbevezető T-sorozatú FireBox kötődobozokhoz	EDK 25 OR	7205675	Darab	10 Darab
Membrános kábelbevezető T-sorozatú FireBox kötődobozokhoz	EDK 32 OR	7205677	Darab	10 Darab
Jelölőtábla kábelezéshez	KS-E DE	7205423	Darab	10 Darab
