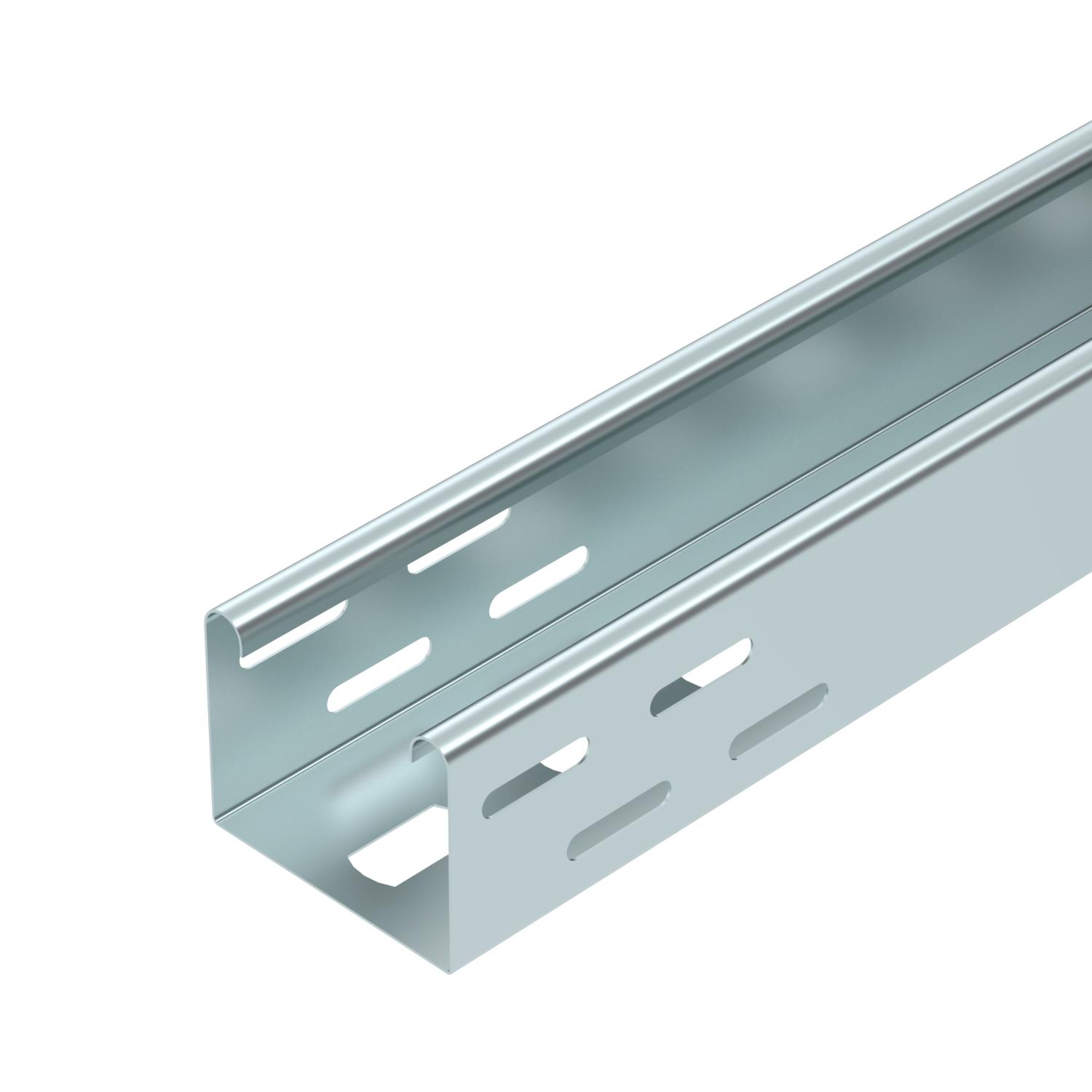

Fénycsőtartó-csatorna, FS
Rend. szám 6055810 | EAN-kód 4012196943876
- Termékleírás
-
TermékleírásFénycsőtartó-tálca lámpatestek rögzítésére és kábelek átvezetésére szolgáló perforált fenéklemezzel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
-
- Műszaki adatok
-
Műszaki adatok

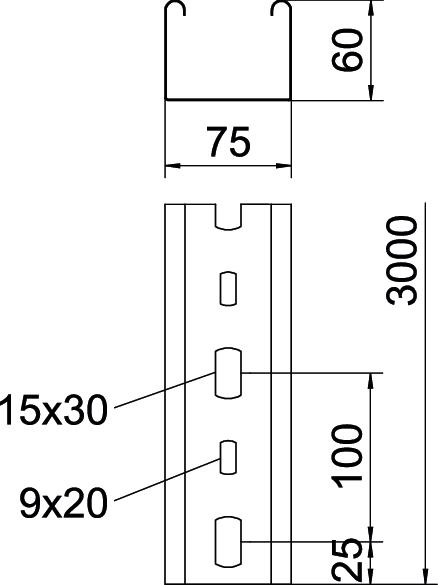

Anyag acél Az összekötő fajtája, kábeltartó-rendszer csavarozott CO2-lábnyom (GWP) bölcsőtől a kapuig 2,7973 kg CO2e / 1 Méter Felület szalaghorganyzott Hasznos keresztmetszet 42 cm² Hossz 3000 mm Lemezvastagság 0,75 mm Magasság 60 mm Méret 60x75x3000 Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem Szélesség 75 mm Szerelőfurat az alján igen Szín cink Támaszköz 1,5 m 0,8 kN/m Támaszköz 2,0 m 0,55 kN/m Támaszköz 2,5 m 0,35 kN/m Támaszköz 3,0 m 0,25 kN/m Terhelésteszt típusa az IEC 61537 szerint II. típus Műszaki adatok

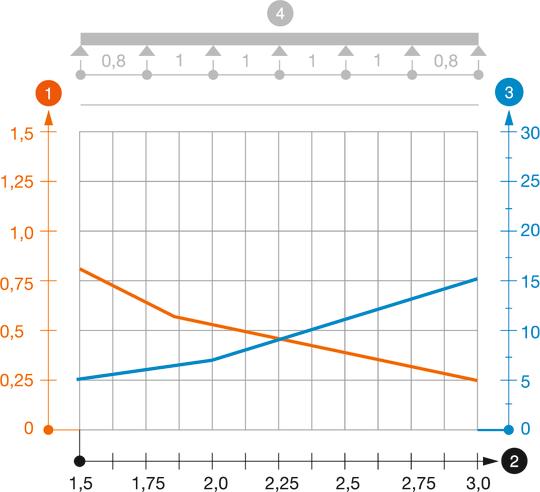

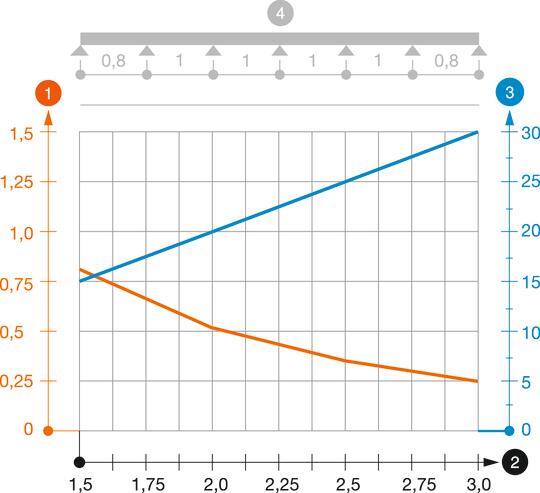

LTR típusú armatúratartó-tálca terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Fedél forgóretesszel
DRL 075 FS 6052029 3 m

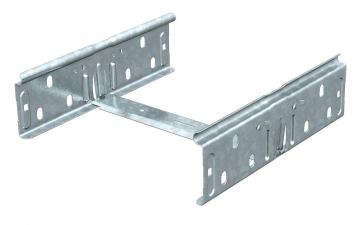

Hosszanti összekötő-készlet
RV 607 FS 6068150 10 Darab

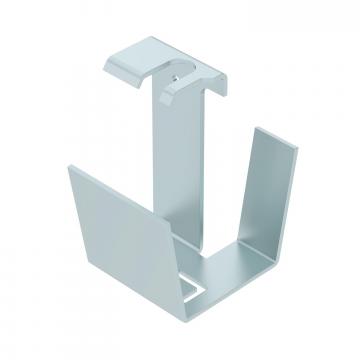

Középpontosan függesztett tartó, FS
MAH LTR FS 6358810 25 Darab - Letöltések
-
