Fali és oszlopkonzol, AW 55 A2
Rend. szám 6443083 | EAN-kód 4012196661879
- Termékleírás
-

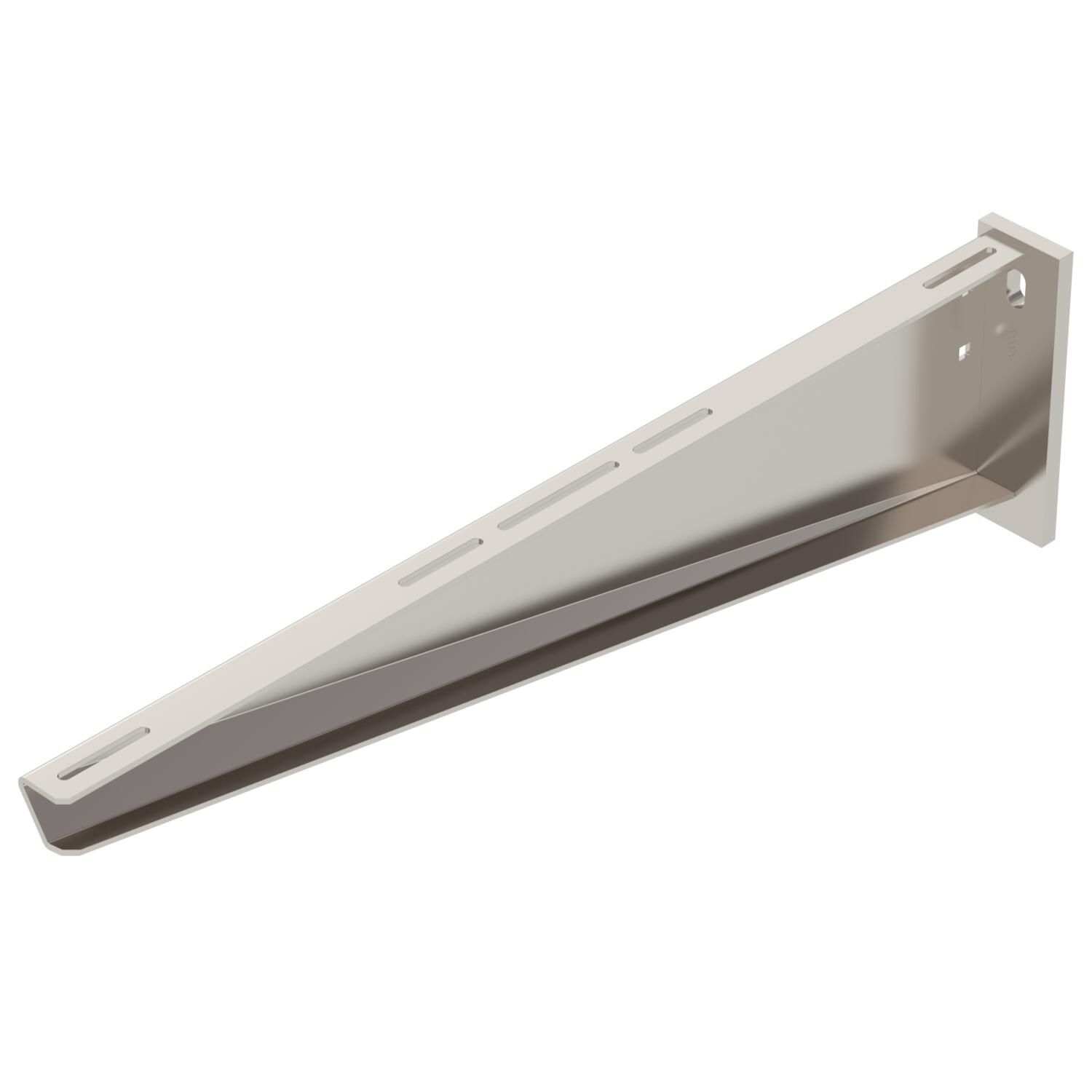

TermékleírásNehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel.
-
- Műszaki adatok
-

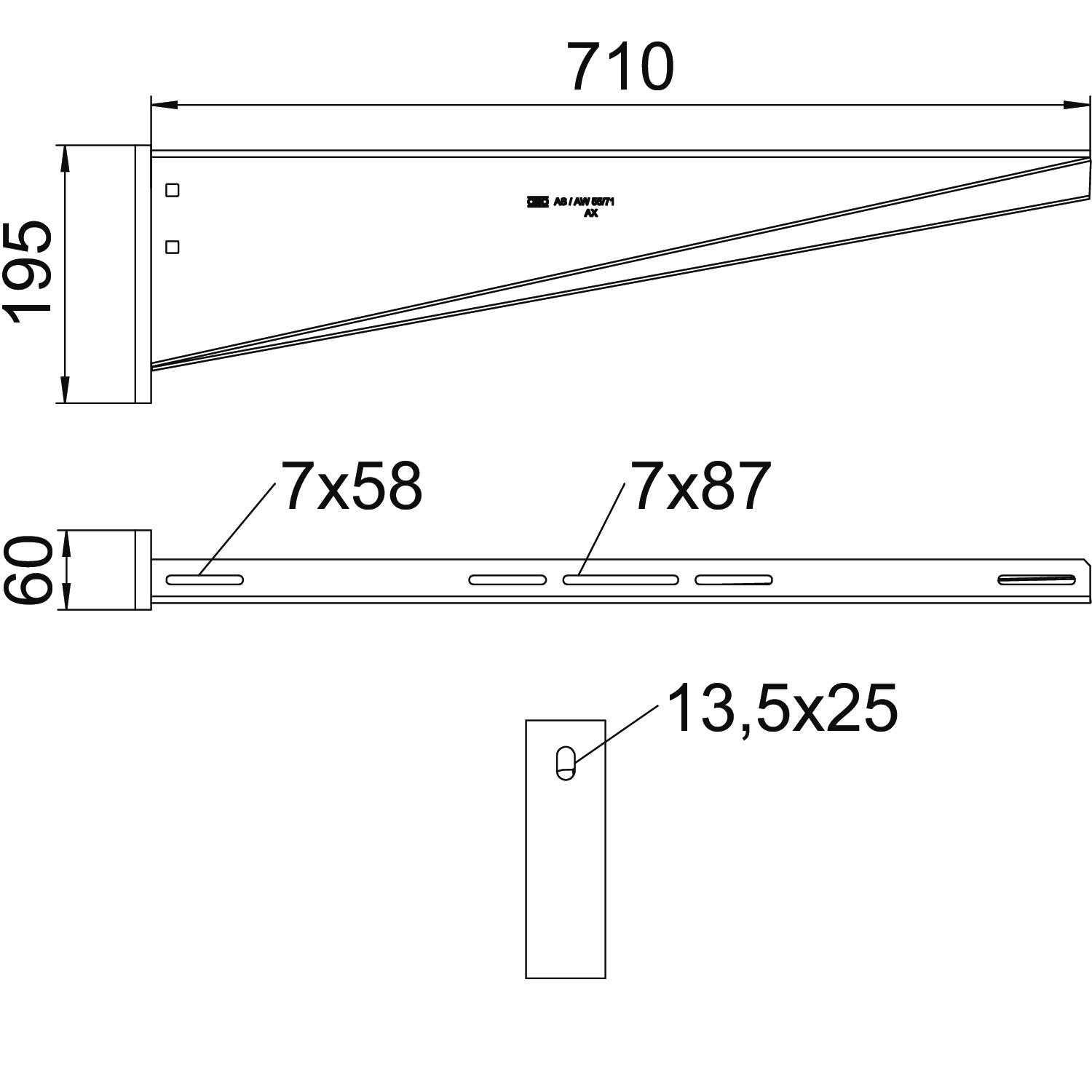

Méretek
A méret 60 mm Anyag rozsdamentes acél, 1.4301 B méret 710 mm F kN-ban 5,5 kN Felület felületkezelés nélkül, utókezelt H méret 195 mm hossz 60 mm Kivitel Fali és oszlopkonzolok lyukátmérő 13,5 mm Magasság 195 mm Méret 710 mm Rozsdamentes acél, maratott igen szélesség 710 mm Szín nemesacél Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 55 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar alátéttel kombinált anyával
FRSB 6x12 A2 6406138 100 Darab - Letöltések
-
