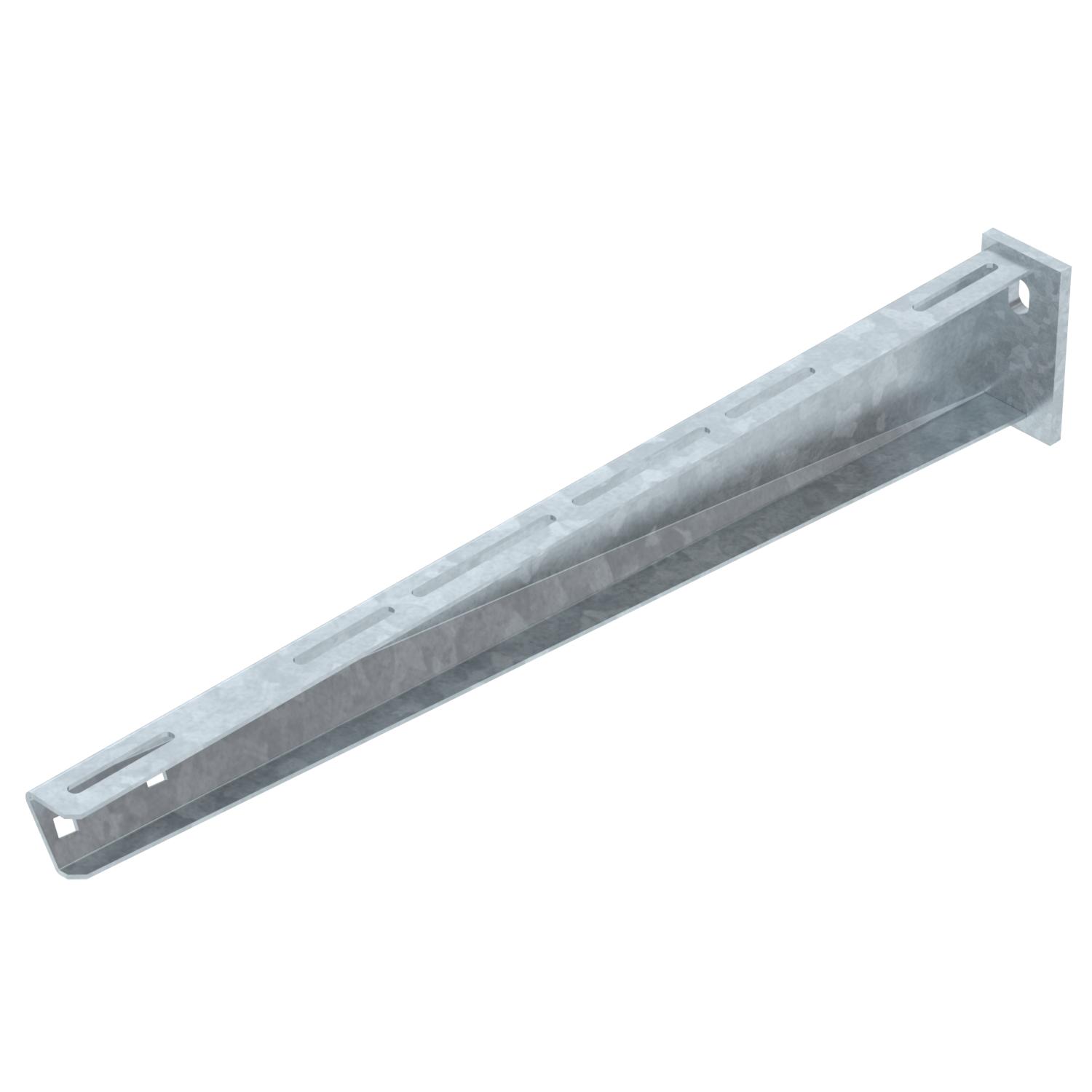

Fali és oszlopkonzol AW 30 FT
Rend. szám 6419828 | EAN-kód 4012196206957
- Termékleírás
-
TermékleírásKözépnehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel.
400 mm konzolszélességtől az U-oszlop mindkét szárán keresztülmenő, SKS típusú hatlapfejű csavarokkal kell szerelni. Ez esetben az adott profilnak megfelelő DSK típusú távtartóelemet is be kell építeni.
-
- Műszaki adatok
-
Műszaki adatok
Anyag acél EPD-cikk igen F kN-ban 3 kN Felület merítetten tűzihorganyzott Kivitel Fali és oszlopkonzolok lyukátmérő 13 mm Méret B610mm Rozsdamentes acél, maratott nem Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Méretek

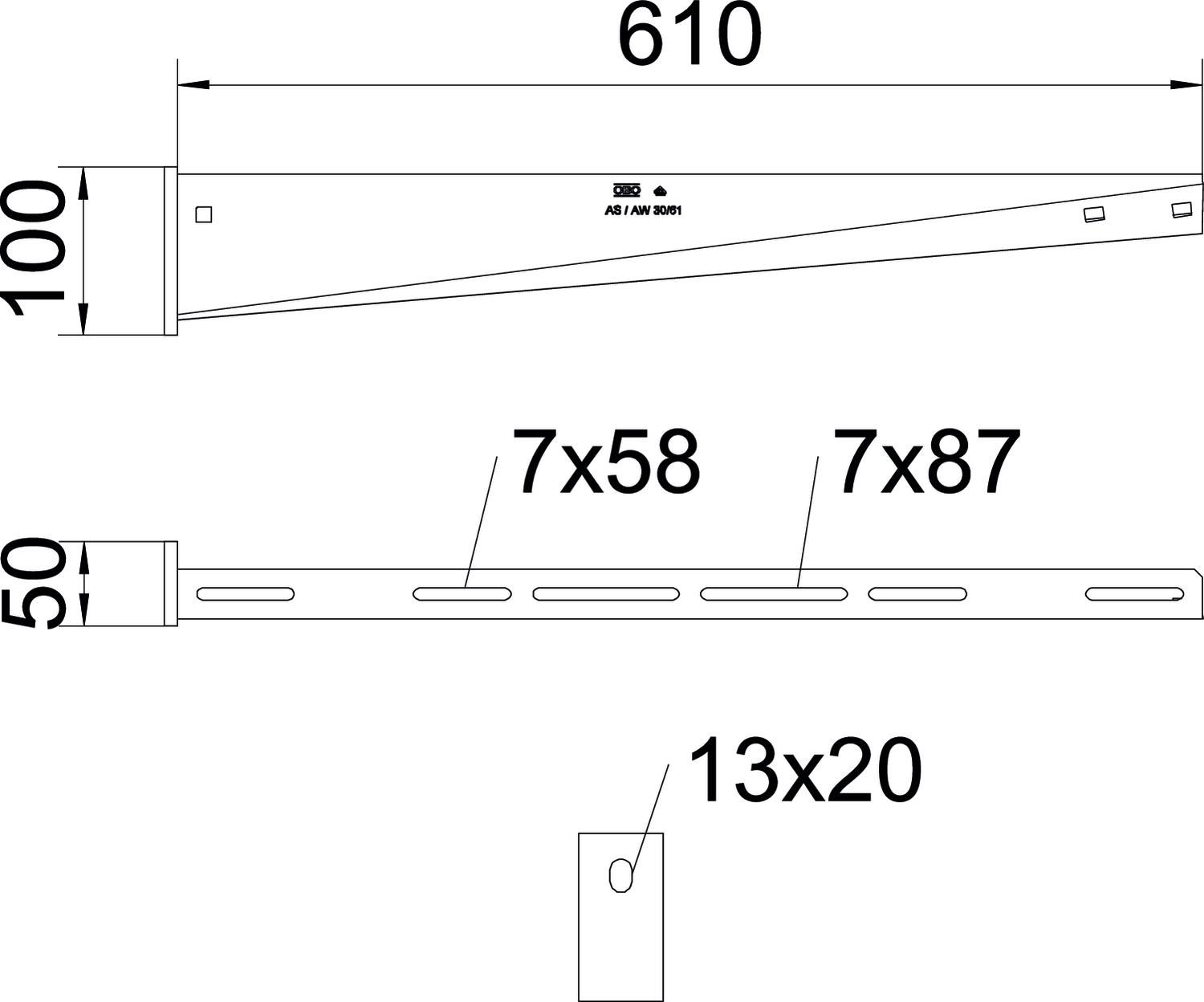

A méret 50 mm B méret 610 mm H méret 100 mm Hossz 50 mm Magasság 100 mm Szélesség 610 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 3,4829 kg CO2e / 1 Darab CO₂ Footprint (GWP) 3,4829 kg CO₂e Declared Unit (LCA) Darab Declared Unit Quantity (LCA) 1 Műszaki adatok
AW 30 konzol terhelési diagramja
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
