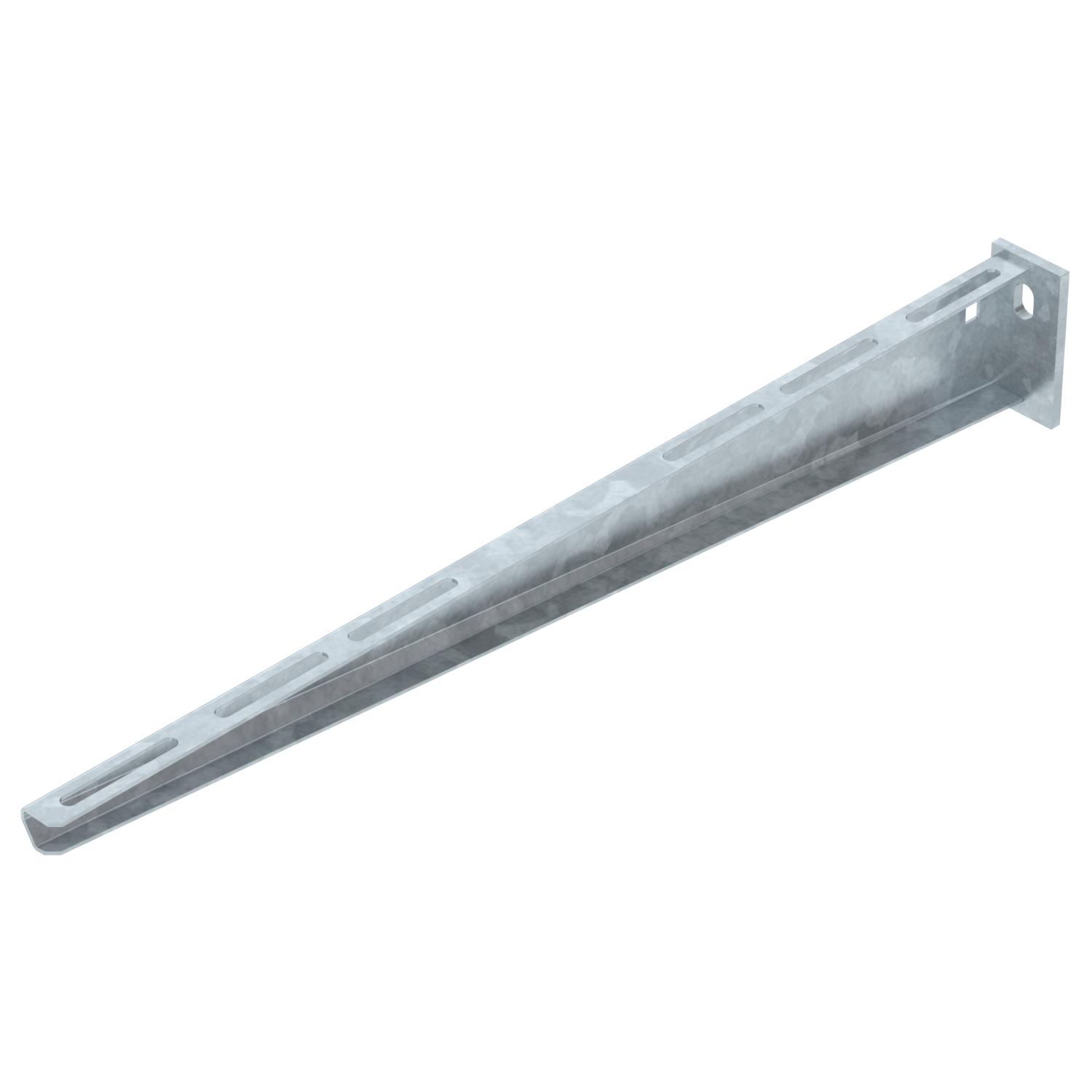

Fali és oszlopkonzol AW 15 FT
Rend. szám 6420796 | EAN-kód 4012196207435
- Termékleírás
-
TermékleírásKönnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel.
400 mm konzolszélességtől az U-oszlop mindkét szárán keresztülmenő, SKS típusú hatlapfejű csavarokkal kell szerelni. Ez esetben az adott profilnak megfelelő DSK típusú távtartóelemet is be kell építeni.
-
- Műszaki adatok
-
Méretek
A méret 40 mm Anyag acél B méret 560 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 2,0782 kg CO2e / 1 Darab Dimension W 560 mm EPD-cikk igen F kN-ban 1,5 kN Felület merítetten tűzihorganyzott H méret 80 mm Hossz 40 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 80 mm Méret B560mm Rozsdamentes acél, maratott nem Szélesség 560 mm Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 15 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
