Csatornaegység, vakfedeles, bepattintható, 40-70 mm magas 2400 | 400 | 40 | 70 | 3

Csatornaegység, vakfedeles, bepattintható, 40-70 mm magas

Rend. szám 7424464 | EAN-kód 4012195244370

Rend. szám / Típus

Hossz	2400 mm

Szélesség

Csatornamagasság min.	40 mm

Csatornamagasság max.	70 mm

Burkolatok	3

Termékleírás

Termékleírás

Szerelésre kész csatornaegység 3 db bepattintós vakfedéllel a kábel vezetéshez, részei: csatorna-alsórész (fenékvályú oldalprofilokkal és padlóburkolattámasz-profilokkal) és csatornafedél. Fenékvályú tartófülekkel az elválasztófalak rögzítéséhez, és fémes összeköttetéséhez. A csomagolási egység a következőket tartalmazza: 6 db állítható magasságú rögzítőszeglet, 6 db esztrich-dübel és fedéltámaszok (200 és 300 mm névleges csatornaszélességnél 3 darab) vagy szintezhető fedélillesztő-alátámasztások: 400 mm névleges csatornaszélességnél 3 darab, 500 és 600 mm névleges csatornaszélességnél pedig 6 darab. A csatornafedelek szállításkor fel vannak csavarozva és a reteszelőelemek fel vannak szerelve.

Műszaki adatok

Műszaki adatok

A dugaszolható választófalak száma	2
Alkalmas tágulási hézaghoz	nem
Anyag	acél
Beépítőnyílás padlótartályhoz	nem
Bepattanó fedélrögzítés	igen
Betervezett beépíthető egységek darabszáma	3
Burkolatok	3
CO2-lábnyom (GWP) bölcsőtől a kapuig	78,7805 kg CO2e / 1 Méter
Csatlakozónyílással	nem
Csatornamagasság max.	70 mm
Csatornamagasság min.	40 mm
Fedél anyagvastagsága	4
Felület	szalaghorganyzott
Fenéklemez	igen
Hossz	2400 mm

Kiálló résszel	igen
Levehető felső rész	igen

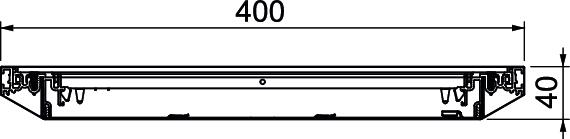

Méret	2400x400x40
Minimális esztrich-magasság	40
Potenciálkiegyenlítéssel	nem
Rekeszek	3 St.
Szélesség	400 mm
Szerelőnyílás	nélkül
Szerelőnyílás fedlap	nem
Szétválasztható	nem
Szintezési tartomány max.	70 mm
Szintezési tartomány min.	40 mm
Tömítés-beépítési lehetőség	igen
Válaszfal-rögzítés	dugaszolni
Válaszfallal	nem

Minden típus

Minden típus

Típus	Hossz	Szélesség	Csatornamagasság min.	Csatornamagasság max.	Burkolatok	Rend. szám	Mennyiség	Legkisebb eladási egység
OKA-W2004030R	2400 mm	200 mm	40 mm	70 mm	3	7424460	m	2,4 m
OKA-W3004030R	2400 mm	300 mm	40 mm	70 mm	3	7424462	m	2,4 m
OKA-W4004030R	2400 mm	400 mm	40 mm	70 mm	3	7424464	m	2,4 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Építőkészlet balra forduló sarokelemhez, 40-150 mm magas	OKA-G40040150FBL	7423954	Darab	1 Darab
Építőkészlet jobbra forduló sarokelemhez, 40-150 mm magas	OKA-G40040150FBR	7423974	Darab	1 Darab
Csatorna végzáróelem, 40-150 mm magas	OKA-G40040150ES	7424284	Darab	1 Darab
Építőkészlet T-csatorna leágazáshoz és keresztezéshez	OKA FB2 TX	7424821	Darab	1 Darab
Beépítőegység GES9-hez, 40-70 mm magas	OKA-W A 4030 9	7424884	Darab	1 Darab
Beépítőegység GES4-hez, 60-110 mm magas	OKA-W A 6050 4	7424900	Darab	1 Darab
Beépítőegység GES6-hoz, 60-110 mm magas	OKA-W A 6050 6	7424902	Darab	1 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal, 40 mm-es csatornamagassághoz	OKA2 TW 40	7401988	m	2,4 m
Válaszfal, 50 mm-es csatornamagassághoz	OKA2 TW 50	7401992	m	2,4 m
Válaszfal, 60 mm-es csatornamagassághoz	OKA2 TW 60	7401996	m	2,4 m
Válaszfal, 70 mm-es csatornamagassághoz	OKA2 TW 70	7402000	m	2,4 m
Vákumos emelő, 300N	WZ 1029	7408634	Darab	1 Darab
