Csatornaegység GESR9-hez, 40-140 mm magas
Rend. szám 7424246 | EAN-kód 4012195243755
- Termékleírás
-

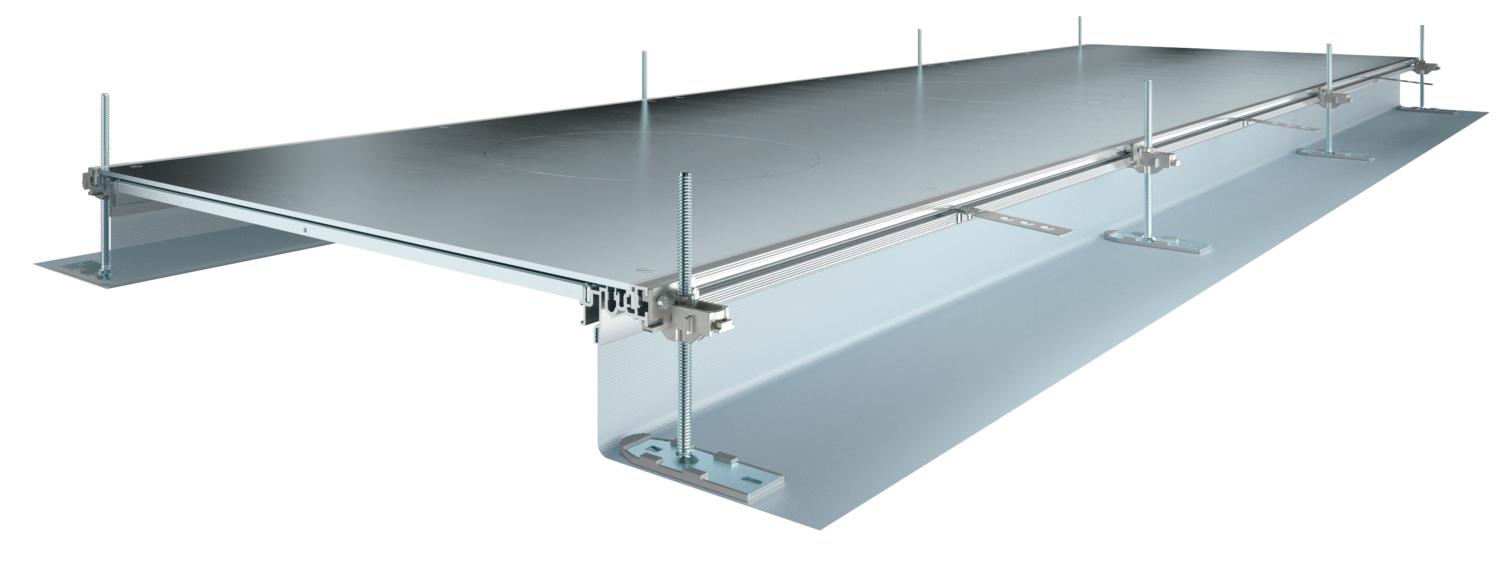

TermékleírásElőszerelt csatornaegység a kábel vezetéshez 6 fedéllel és 9-es névleges méretű beépítőegységek beszereléséhez, részei: két oldalprofil ráhelyezett flexibilis fém szitaszövet oldalfallal, 4 mm-es padlóburkolattámasz-profilok és csatornafedél vaklemezzel lezárt szerelőnyílással. A csomagolási egység a következőket tartalmazza: 6 állítható magasságú rögzítőláb, 6 betonkapocs és 3 fedél támaszték 400 mm csatornaszélességnél és 6 fedél támaszték az 500 és 600 mm csatornaszélességnél. A 400, 500 és 600 mm-es fedél alátámasztásához feltétlenül szükséges szintezőegység (vegye figyelembe a szintezési magasságot), a csomagolási egység nem tartalmazza, külön kell megrendelni őket. A csatornafedelek szállításkor fel vannak csavarozva.

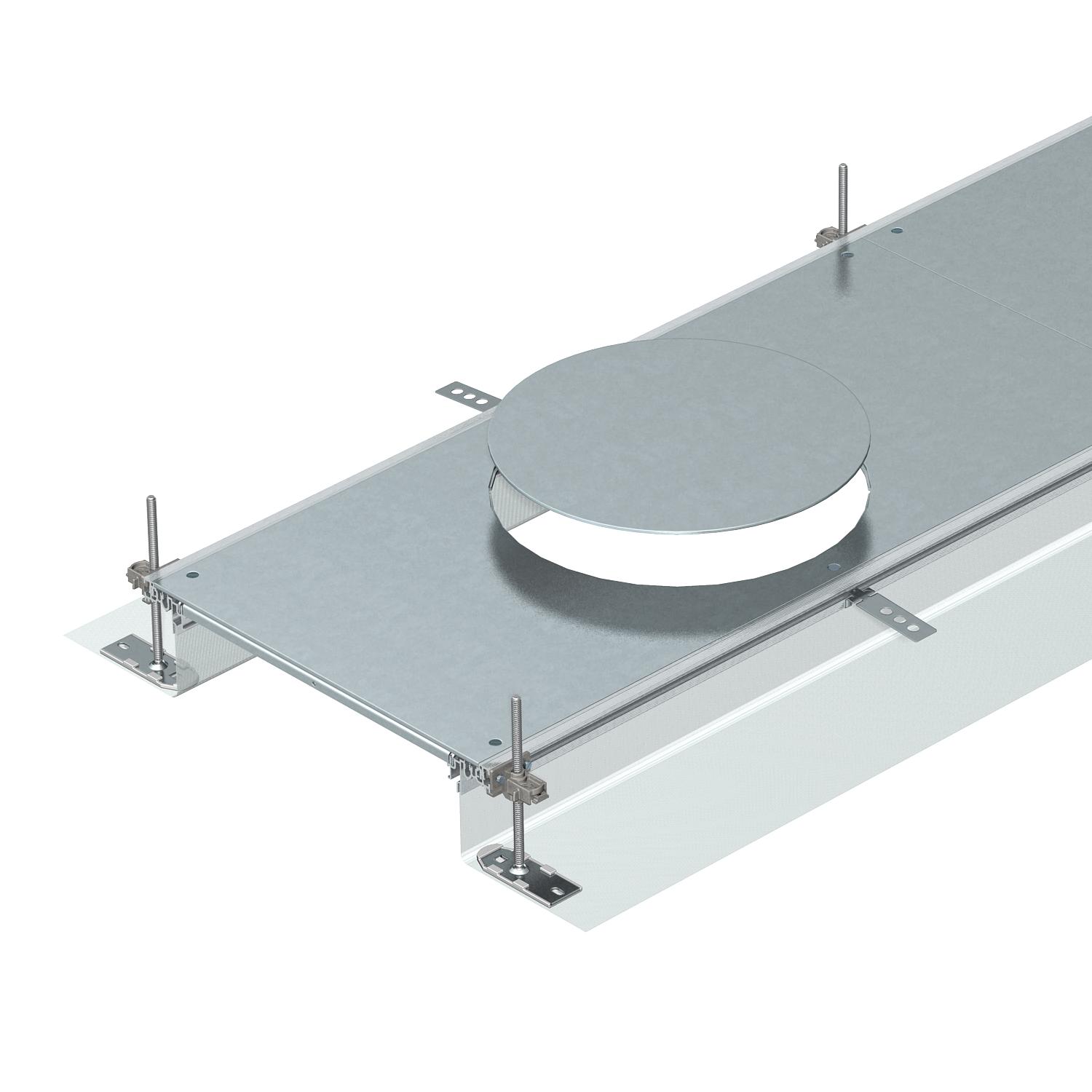

3 darab (400 mm csatornaszélesség esetén, L = 800 mm) vagy 6 darab szerelvény csatlakozó fedéllel (500 és 600 mm csatornaszélesség esetén , L = 400 mm) melyek egy darab R9-es méretű kerek szerelőnyílást tartalmaznak.
-
- Műszaki adatok
-
Műszaki adatok

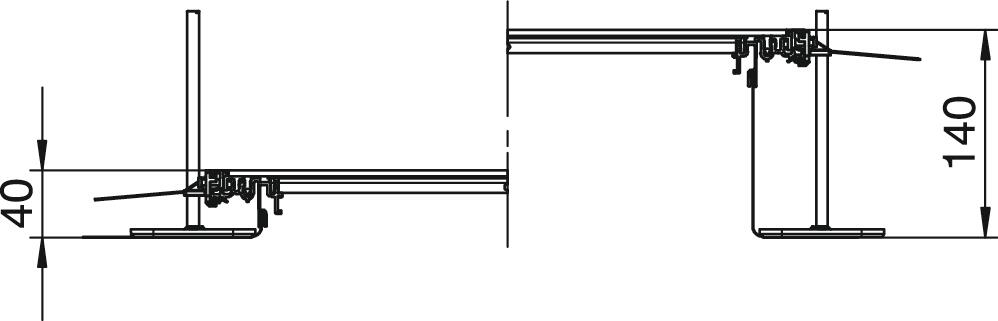

Alkalmas tágulási hézaghoz nem Anyag acél Beépítőnyílás padlótartályhoz nem Bepattanó fedélrögzítés nem Betervezett beépíthető egységek darabszáma 6 Burkolatok 6 Csatlakozónyílással igen Csatornamagasság max. 140 mm Csatornamagasság min. 40 mm Fedél anyagvastagsága 4 Felület szalaghorganyzott Fenéklemez nem Kiálló résszel igen Levehető felső rész igen Méret 2400x600x140 Minimális esztrich-magasság 40 Néveleges méret szerelvénybeépítő egységhez R9 Potenciálkiegyenlítéssel nem Szerelőnyílás kerek Szerelőnyílás szerelvénybetéthez Szerelőnyílás fedlap igen Szétválasztható igen Szintezési tartomány max. 140 mm Szintezési tartomány min. 40 mm Tömítés-beépítési lehetőség igen Válaszfallal nem Méretek
Hossz 2400 mm Szélesség 600 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 91,1666 kg CO2e / 1 Méter CO₂ Footprint (GWP) 91,1666 kg CO₂e Declared Unit (LCA) méter Declared Unit Quantity (LCA) 1 - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

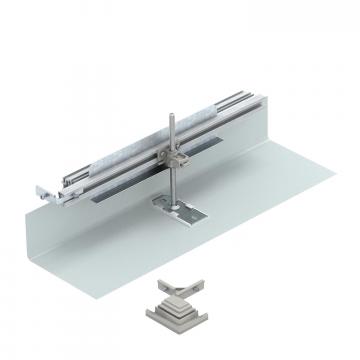

Építőkészlet balra forduló sarokelemhez, 40-150 mm magas
OKA-G60040150FBL 7423958 1 Darab

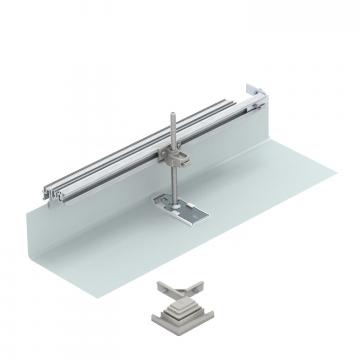

Építőkészlet jobbra forduló sarokelemhez, 40-150 mm magas
OKA-G60040150FBR 7423978 1 Darab
Csatorna végzáróelem, 40-150 mm magas
OKA-G60040150ES 7424288 1 Darab
Építőkészlet T-csatorna leágazáshoz és keresztezéshez
OKA FB2 TX 7424821 1 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 40-70 mm
NE DSU2 4030 7424840 3 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 60-110 mm
NE DSU2 6050 7424842 3 Darab
Szintezőegység fedélillesztő alátámasztáshoz, csatorna magasság 100-175 mm
NE DSU2 10075 7424844 3 Darab
Védővezető-csatlakozókapocs
8AWR 6288704 10 Darab Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal 60 FS
TSG 60 FS 6062068 3 m
Válaszfal, 85 FS
TSG 85 FS 6062114 3 m
Válaszfal, 110 FS
TSG 110 FS 6062122 3 m
Válaszfal, 135 FS
TSG 135 FS 6062132 3 m
Vákumos emelő, 300N
WZ 1029 7408634 1 Darab - Letöltések
-
EU megfelelőségi nyilatkozat OKA-G60040140DR9 / 7424246 , 0.13MB , pdfREACH Megfelelőségi nyilatkozat OKA-G60040140DR9 / 7424246 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat OKA-G60040140DR9 / 7424246 , 0.13MB , pdfJelhasználati engedély VDE jelölésengedély OKA , 0.18MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
