C-profilú rácsos kábeltálca, CGR 50 A2

Rend. szám / Típus

hossz	3000 mm

szélesség

Magasság	50 mm

Huzalátmérő	4,5 mm

Hasznos keresztmetszet

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

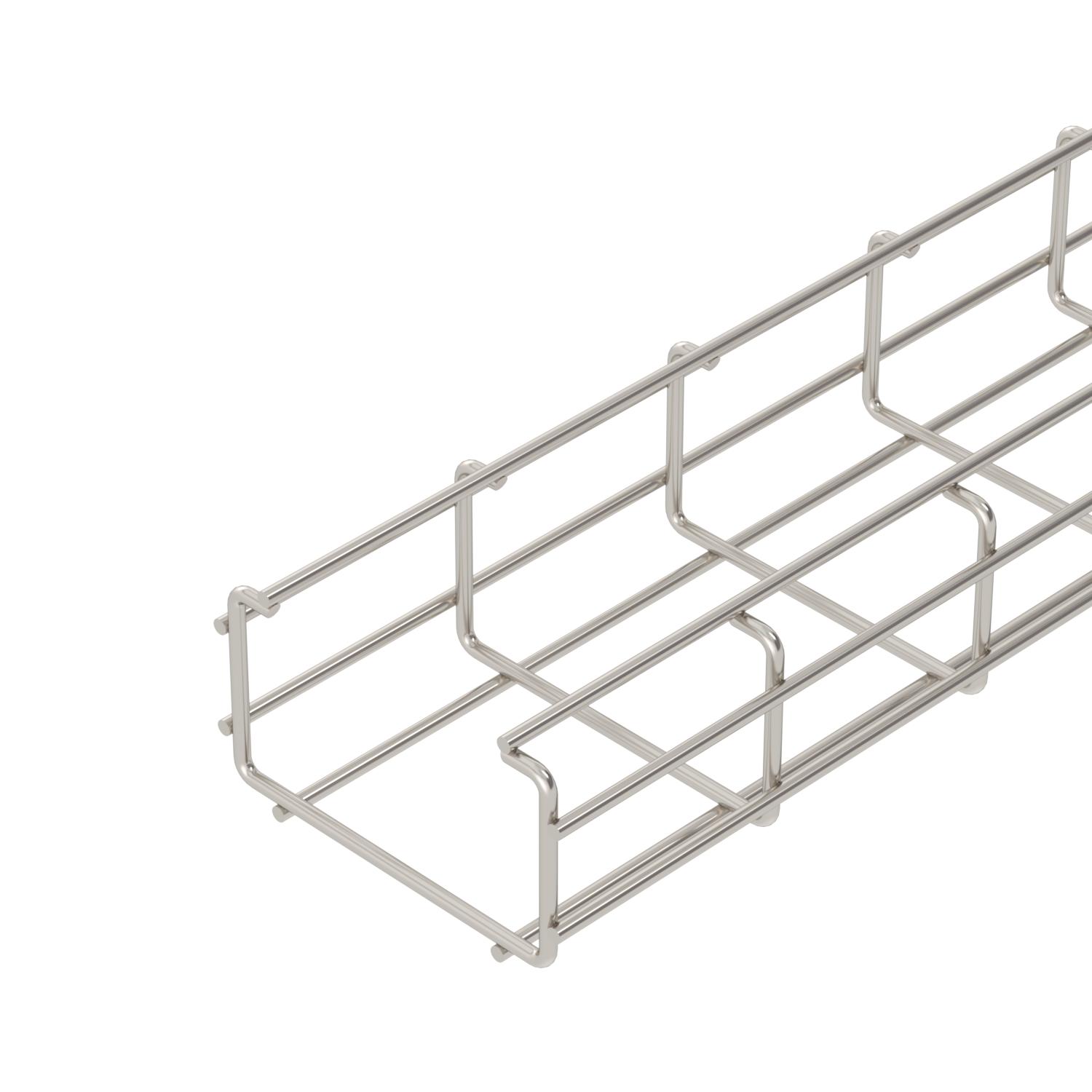

Ponthegesztett acélhuzalból készült, 50 mm oldalmagasságú C-profilú rácsos kábeltálca.
Mágneses árnyékoló csillapítás 15 dB

Műszaki adatok

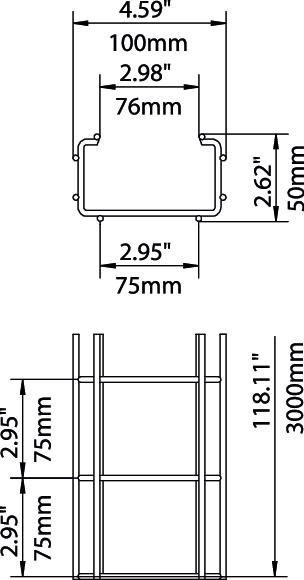

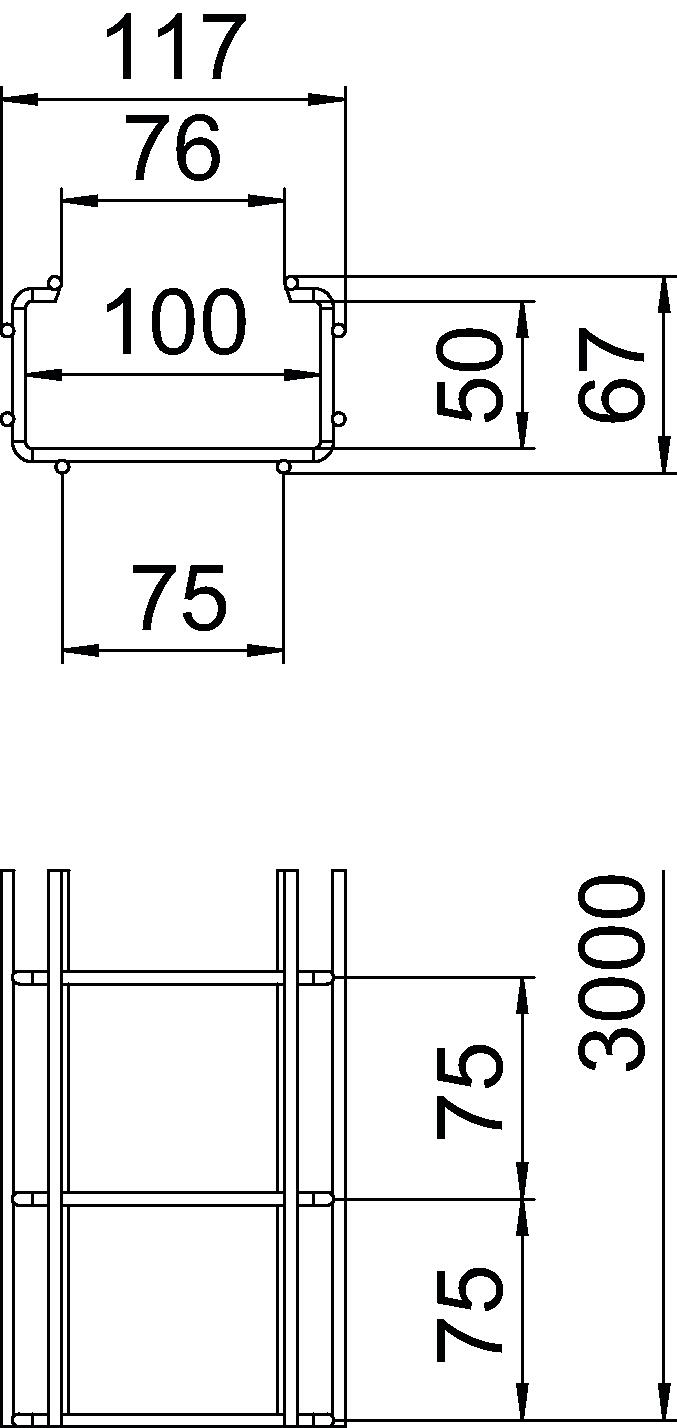

A méret	76 mm
Anyag	rozsdamentes acél, 1.4301
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	117 mm
Beépített válaszfal	nélkül
CO₂-lábnyom (GWP) bölcsőtől a kapuig	6,5928 kg CO₂e / 1 Méter
Felület	felületkezelés nélkül, utókezelt
H méret	67 mm
Hasznos keresztmetszet	33 cm²
Hasznos keresztmetszet	3300 mm²
hossz	3000 mm
Huzalátmérő	4,5 mm
I1 méret	75 mm
Magasság	50 mm

Magasság	1,97 in
Méret	50x100x3000
Nagyfesztávú kivitel	nem
Összekötők kivitele	összekötő nélkül
Profilalak	C-alak
Rozsdamentes acél, maratott	igen
szélesség	3,94 in
szélesség	100 mm
Szín	nemesacél
Támaszköz 1,0 m	0,95 kN/m
Támaszköz 1,5 m	0,6 kN/m
Támaszköz 2,0 m	0,35 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Műszaki adatok

Minden típus

Típus	hossz	szélesség	Magasság	Huzalátmérő	Hasznos keresztmetszet	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
CGR 50 50 A2	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	nem	6016200	m	3 m
CGR 50 100 A2	3000 mm	100 mm	50 mm	4,5 mm	33 cm²	nem	6016235	m	3 m
CGR 50 200 A2	3000 mm	200 mm	50 mm	4,5 mm	74 cm²	nem	6016251	m	3 m
CGR 50 300 A2	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	nem	6016253	m	3 m
CGR 50 400 A2	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	nem	6016255	m	3 m

Tartozék

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
90°-os szerelőszeglet, A2	MW 90 SL17 A2	6016278	Darab	20 Darab
Toldásponti összekötő	GSV 34 A2	6016642	Darab	20 Darab
45°-os szerelőszeglet, A2	MW 45 SL10 A2	6017339	Darab	20 Darab
Válaszfal, 30 A2	TSG 30 A2	6062052	m	3 m
Rögzítőelem válaszfalakhoz	KS GR A2	6062282	Darab	30 Darab
