Billenőfejes függesztőszár 100 | 25 | 2,4 | M10

morepic-1

morepic-2

Billenőfejes függesztőszár

Rend. szám 3482758 | EAN-kód 4012195239352

Rend. szám / Típus

Hossz	100 mm

Furatátmérő min.

Szakító terhelés	2,4 kN

Menet

Termékleírás

Termékleírás

Anyával és nagy U-alátéttel együtt. Univerzális, nagy teherbírású rögzítés feszített betonhoz, üreges acélprofilokhoz, lemezekhez és lapokhoz.

Alkalmazási terület: fűtés- szellőztetés és klímatechnika, hűtőrendszerek, oltóberendezések, csövek, kábel nyomvonalak stb.

*Független a fedélprofil vastagságától.

Műszaki adatok

Műszaki adatok

Alátéttel	igen
Anyag	acél
Csavarmenet típusa	metrikus
Felület	galvanikusan horganyzott
Furatátmérő min.	25 mm
Fúrt lyuk	25 mm

Kivitel	menetes szárral
Legkisebb üregmélység	75 mm
Menet	M10
Méret	M10x100mm
Szakító terhelés	2,4 kN

Méretek

Hossz	100 mm

L méret	100 mm

Minden típus

Minden típus

Típus	Hossz	Furatátmérő min.	Szakító terhelés	Menet	Rend. szám	Mennyiség	Legkisebb eladási egység

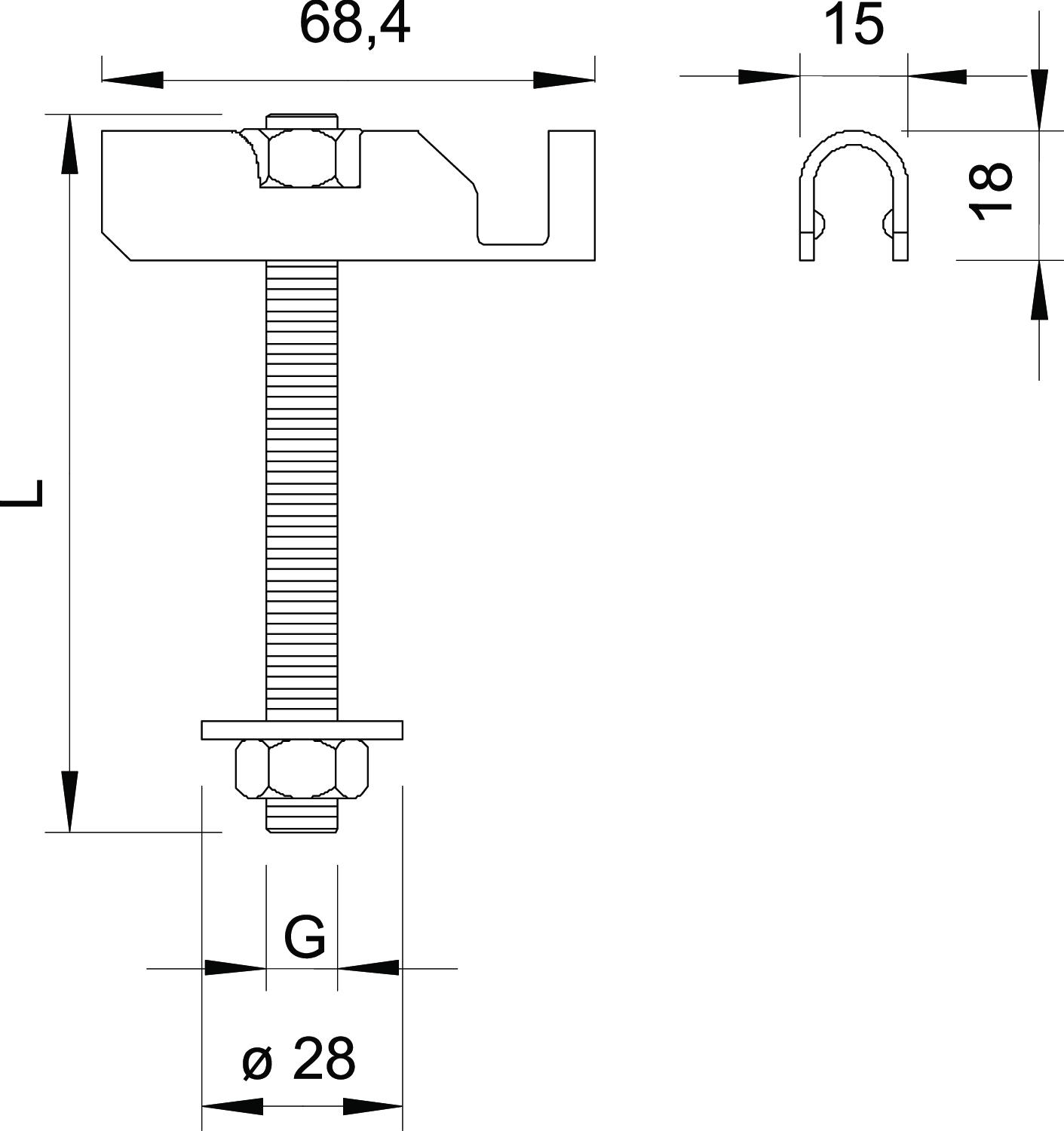

KD 8 100	100 mm	22 mm	2,4 kN	M8	3482707	Darab	25 Darab
KD 10 100	100 mm	25 mm	2,4 kN	M10	3482758	Darab	25 Darab

Letöltések

Adatlap KD 10 100 / 3482758 , 0.23MB , pdf

Katalógus Rögzítőanyagok , 19.52MB , pdf

EU megfelelőségi nyilatkozat KD 10 100 / 3482758 , 0.04MB , pdf

Letöltés

REACH Megfelelőségi nyilatkozat KD 10 100 / 3482758 , 0.10MB , pdf

Letöltés

RoHS Megfelelőségi nyilatkozat KD 10 100 / 3482758 , 0.13MB , pdf

Letöltés

Termékgrafika KD 10 100 / 3482758, 87.40 kB, jpg

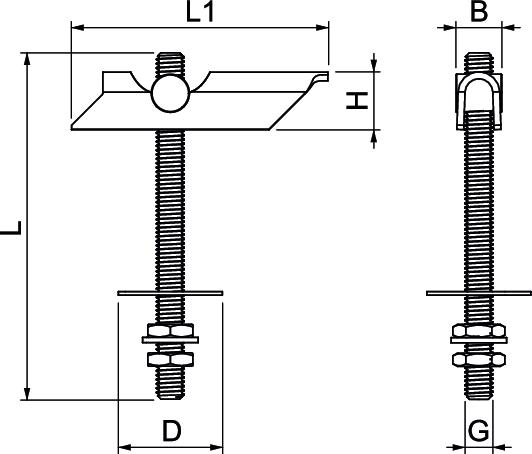

Méretezett rajz KD 10 100 / 3482758, 64.35 kB, jpg
