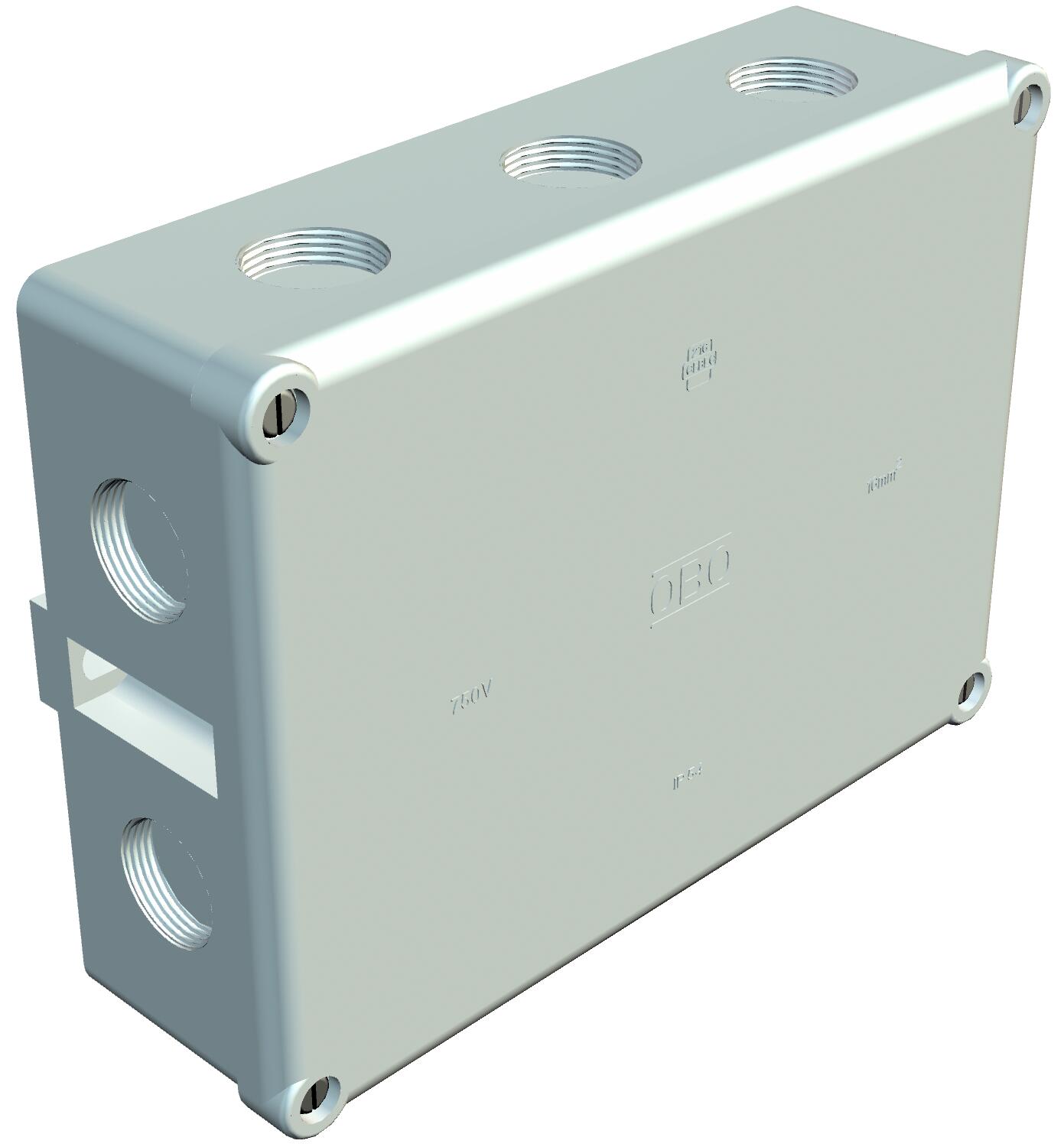

B 12 M leágazódoboz, menettel
Rend. szám 2002507 | EAN-kód 4012195105374
- Termékleírás
-
TermékleírásVédettség: IP54, névleges feszültség 660> V, névleges keresztmetszet 16 - mm², 2 rögzítőfurat 6 mm csavarátmérőig a doboz külső oldalán. 4 fedélcsavar, 10 kitörhető bevezető nyílás M25 x 1,5 menettel.

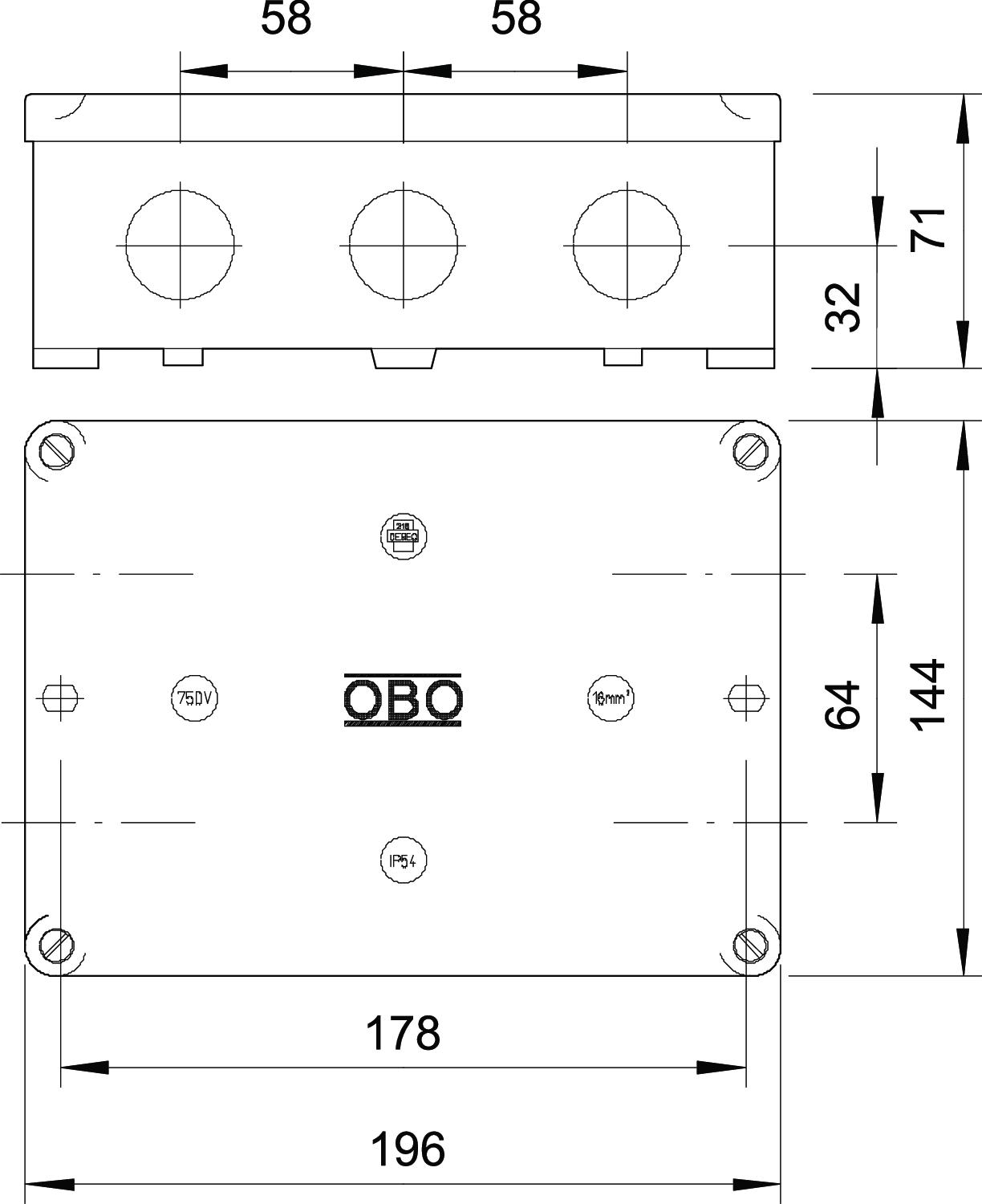

Névleges belső méret: 178x126x57 mm.
B 12/16 M: 5-pólusú KL 160 típusú melamin-műgyanta sorkapoccsal a kapcsokhoz pólusonként legfeljebb 3 db 16 mm² vezeték csatlakoztatható
-
- Műszaki adatok
-
Műszaki adatok
A kapcsok darabszáma 5 A készülékház-átvezetés fajtája Menet és elősajtolás Alak derékszögű Anyag Duroplast, Aminoplast típus 131.5 Árnyékolással nem Átlátszó fedél nem Bevezetés fajtája Kábel Bevezetés típusa Tömszelence Bevezető nyílások száma 10 Bevezetőnyílás hátulról nem CO₂-lábnyom (GWP) bölcsőtől a kapuig 1,3326 kg CO₂e / 1 Darab csőátmérőhöz 25 mm Fedél nem átlátszó Fedéllel igen Fedélrögzítés csavarozott Halogénmentes igen hossz 144 mm Időjárásálló nem kitörhető cső-bevezetőnyílással rendelkezik. 10 kitörhető bevezető nyílás M25 x 1,5 menettel
lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 750 °C Magasság 71 mm Méret 178x144x71 Névleges belső méret 178x126x57 mm Névleges feszültség 660 V Névleges keresztmetszet min. 16 mm² Plombálható igen Porrobbanásveszélyes zónákhoz nélkül Robbanásbiztos kivitel nem robbanásveszélyes zónához nélkül Robbanásveszélyes zónához nélkül Sorolható nem szélesség 196 mm Szín világosszürke; RAL 7035 Tűzálló kábelrendszerek – nélkül Ui névleges szigetelési feszültség 660 V Ütésálló nem Védettség IP54 - Minden típus
-
Minden típus
