AZ-szerelőcsatornák, 300-as rendszer, FT
Rend. szám 6075375 | EAN-kód 4012195811251
- Termékleírás
-

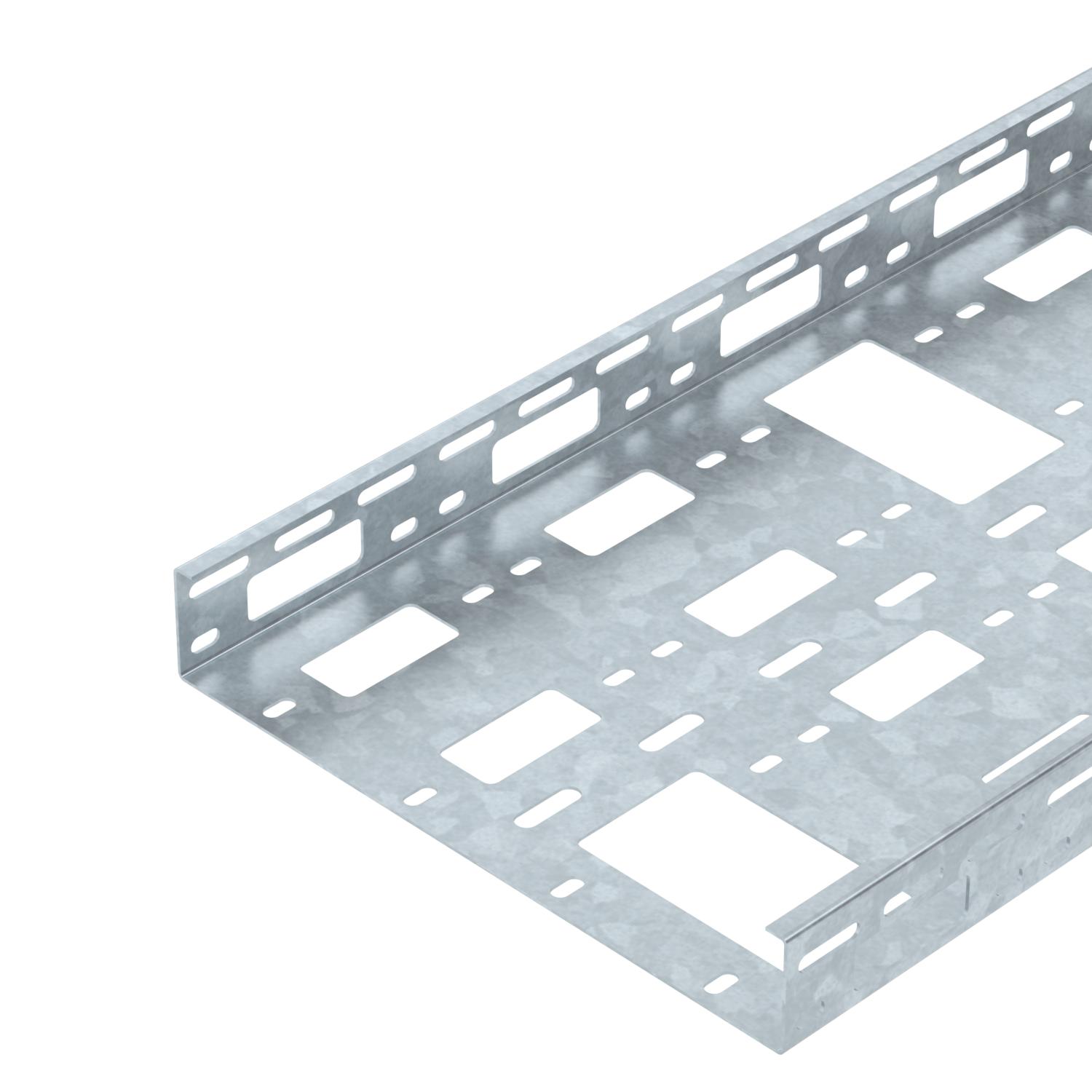

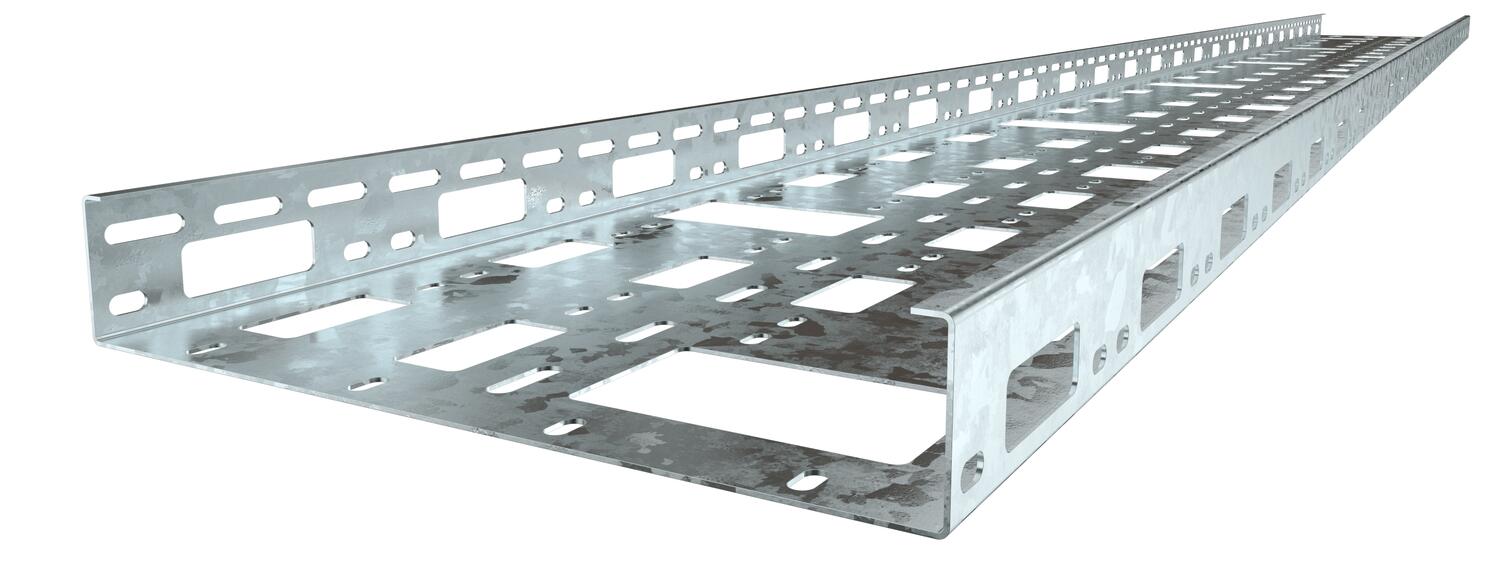

TermékleírásAZ-szerelőcsatorna 50 mm oldalmagassággal.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
-
- Műszaki adatok
-
Műszaki adatok

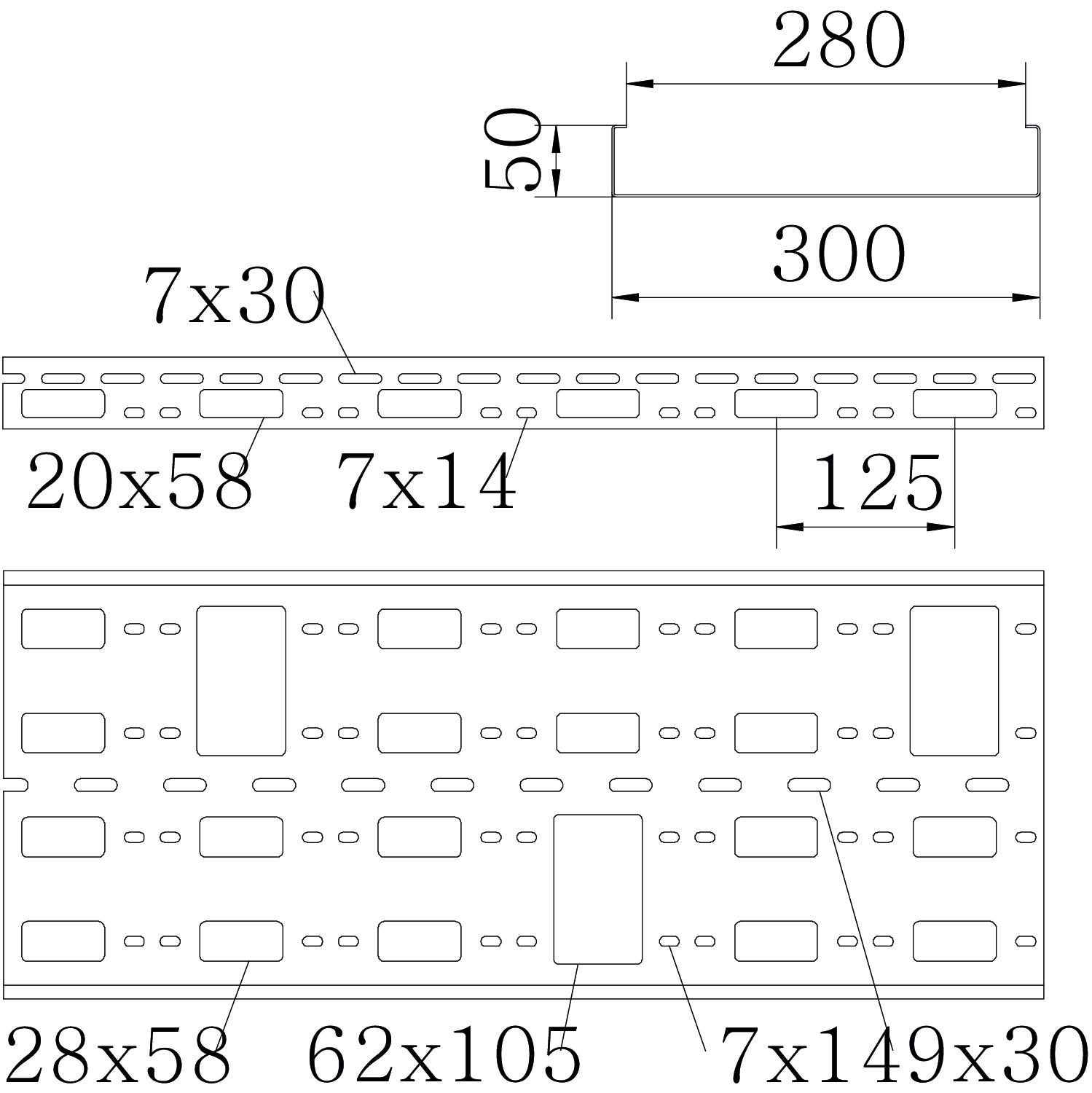

Anyag acél Felület merítetten tűzihorganyzott Hasznos keresztmetszet 150 cm² Hasznos keresztmetszet 15000 mm² Lemezvastagság 1,5 mm Méret 50x300x1,5 Méret 50x300x3000 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül ROHS-konform igen Rozsdamentes acél, maratott nem Szerelőfurat az alján igen Szín cink termékcsalád AZK-sorozat Tűzálló kábelrendszerek – nem Méretek
Hossz 3000 mm Magasság 50 mm Szélesség 300 mm Terhelések
Támaszköz 1,0 m 1,9 kN/m Támaszköz 1,5 m 1,5 kN/m Támaszköz 2,0 m 1,2 kN/m Támaszköz 2,5 m 0,8 kN/m Támaszköz 3,0 m 0,3 kN/m CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 10,1547 kg CO2e / 1 Méter CO₂ Footprint (GWP) 10,1547 kg CO₂e Declared Unit méter Declared Unit Quantity 1 Műszaki adatok
AZ-szerelőcsatorna terhelési diagrammja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Hosszanti és sarokösszekötő, 50 FT
VF AZK FT 6066550 25 Darab
Kábelvédő gyűrű, 915 PE
KSR-915 PE 6066704 25 Darab
Kábelvédő gyűrű, 910 PE
KSR-910 PE 6066712 25 Darab
Fedél forgóretesszel, FT
AZDMD 300 FT 6080915 3 m - Letöltések
-
