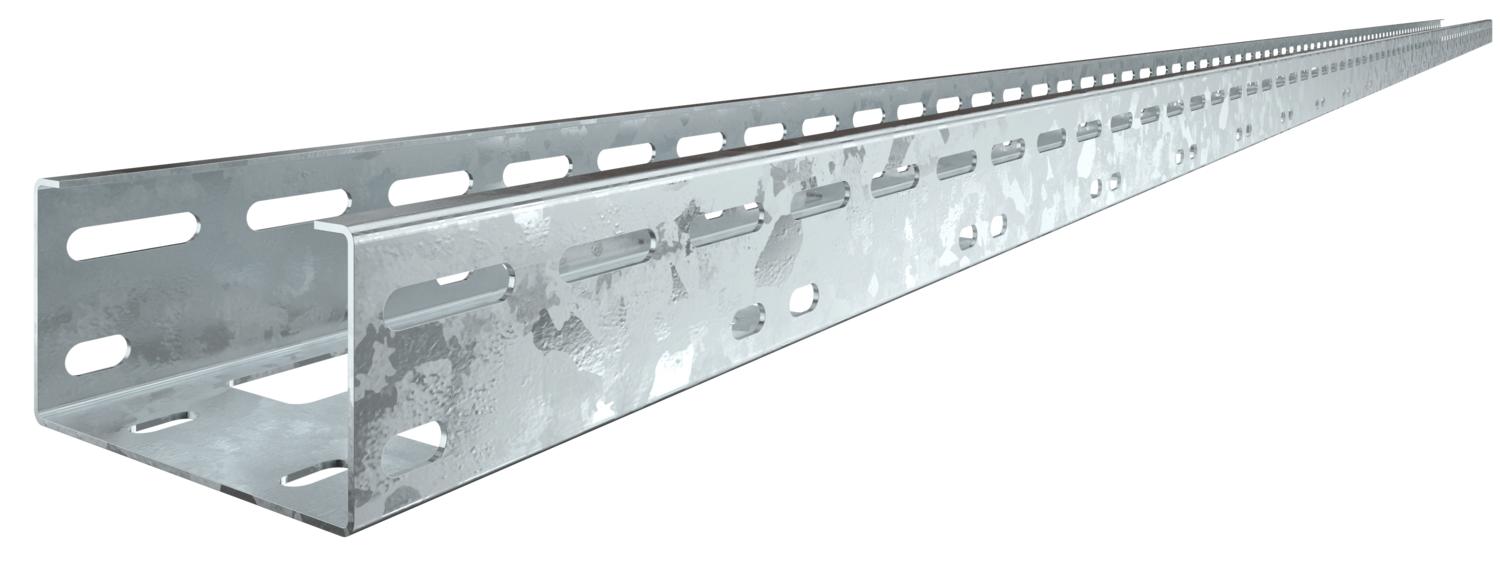

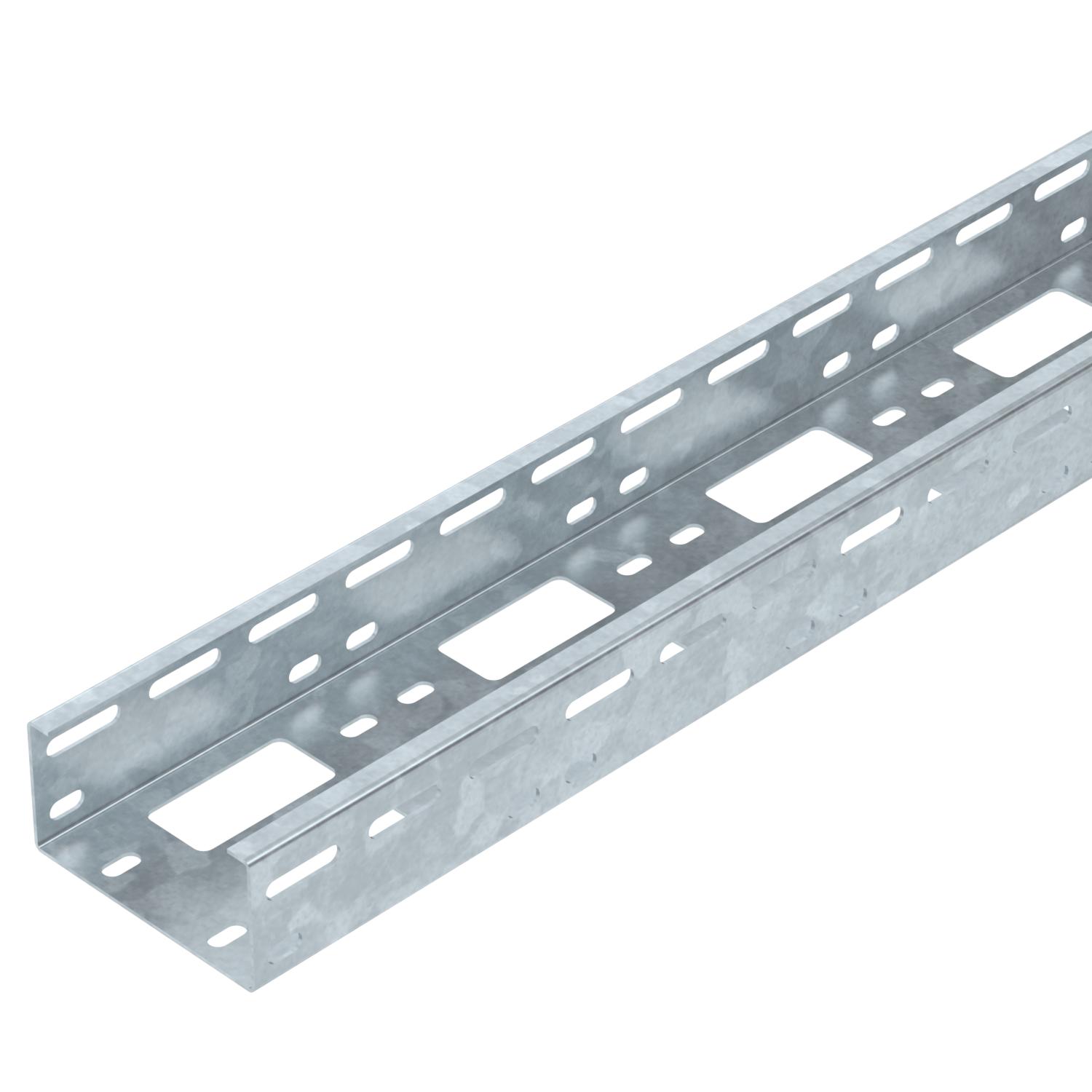

AZ-szerelőcsatornák, 100-as rendszer. FT, oldalablak nélkül
Rend. szám 6076246 | EAN-kód 4012196069378
- Termékleírás
-
TermékleírásAZ-szerelőcsatorna 50 mm oldalmagassággal.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
-
- Műszaki adatok
-
Műszaki adatok

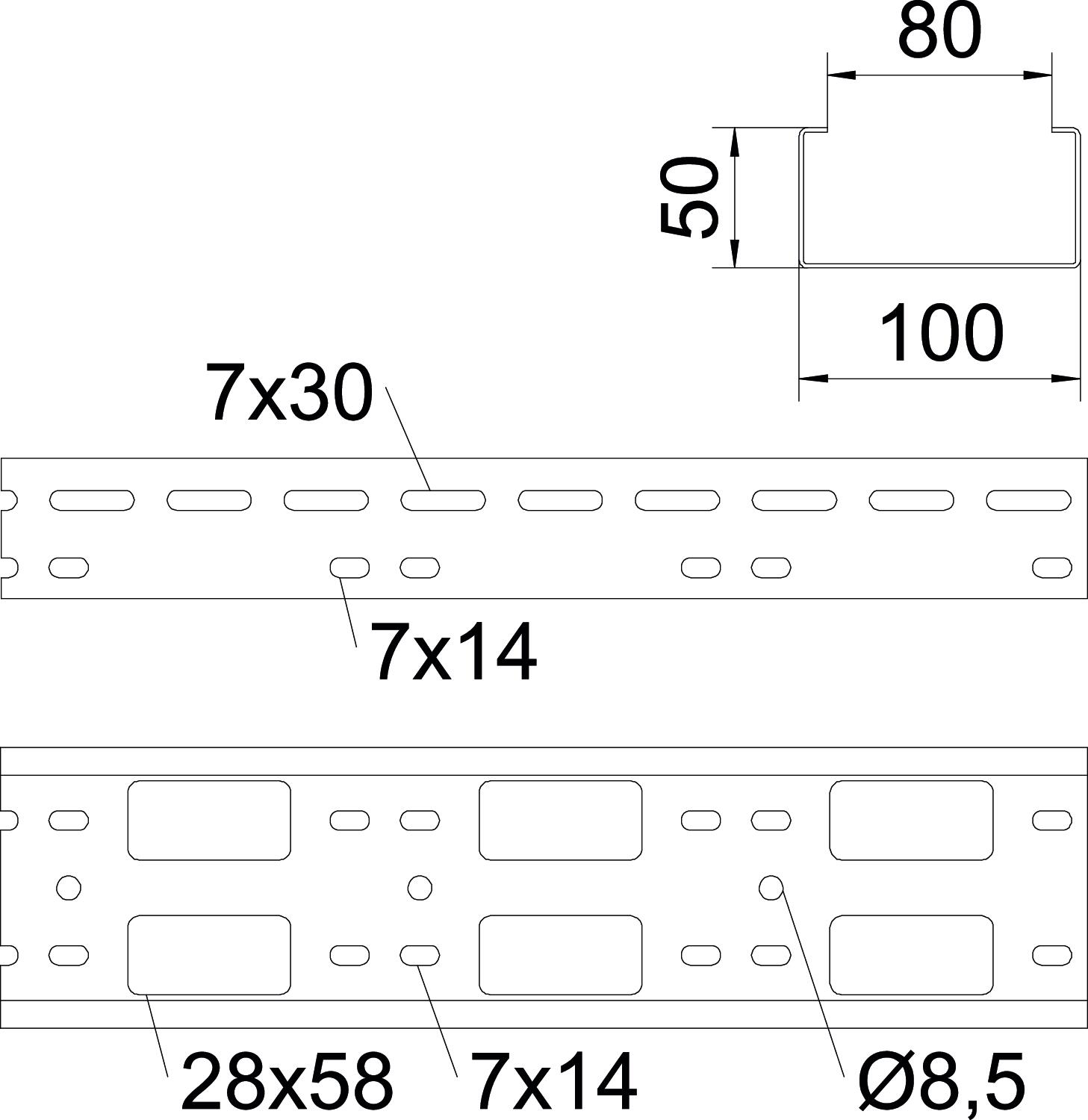

Anyag acél CO2-lábnyom (GWP) bölcsőtől a kapuig 5,2765 kg CO2e / 1 Méter Felület merítetten tűzihorganyzott Hasznos keresztmetszet 50 cm² Hasznos keresztmetszet 5000 mm² Hossz 3000 mm Lemezvastagság 1,5 mm Magasság 50 mm Méret 50x100x3000 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem Szélesség 100 mm Szerelőfurat az alján igen Szín cink Támaszköz 1,0 m 3 kN/m Támaszköz 1,5 m 2,4 kN/m Támaszköz 2,0 m 1,4 kN/m Támaszköz 2,5 m 0,8 kN/m Támaszköz 3,0 m 0,25 kN/m Tűzálló kábelrendszerek – nem Műszaki adatok
AZ-szerelőcsatorna terhelési diagrammja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Hosszanti és sarokösszekötő, 50 FT
VF AZK FT 6066550 25 Darab
Kábelvédő gyűrű, 915 PE
KSR-915 PE 6066704 25 Darab
Kábelvédő gyűrű, 910 PE
KSR-910 PE 6066712 25 Darab
Fedél forgóretesszel
AZDMD 100 DD 6080235 3 m - Letöltések
-
