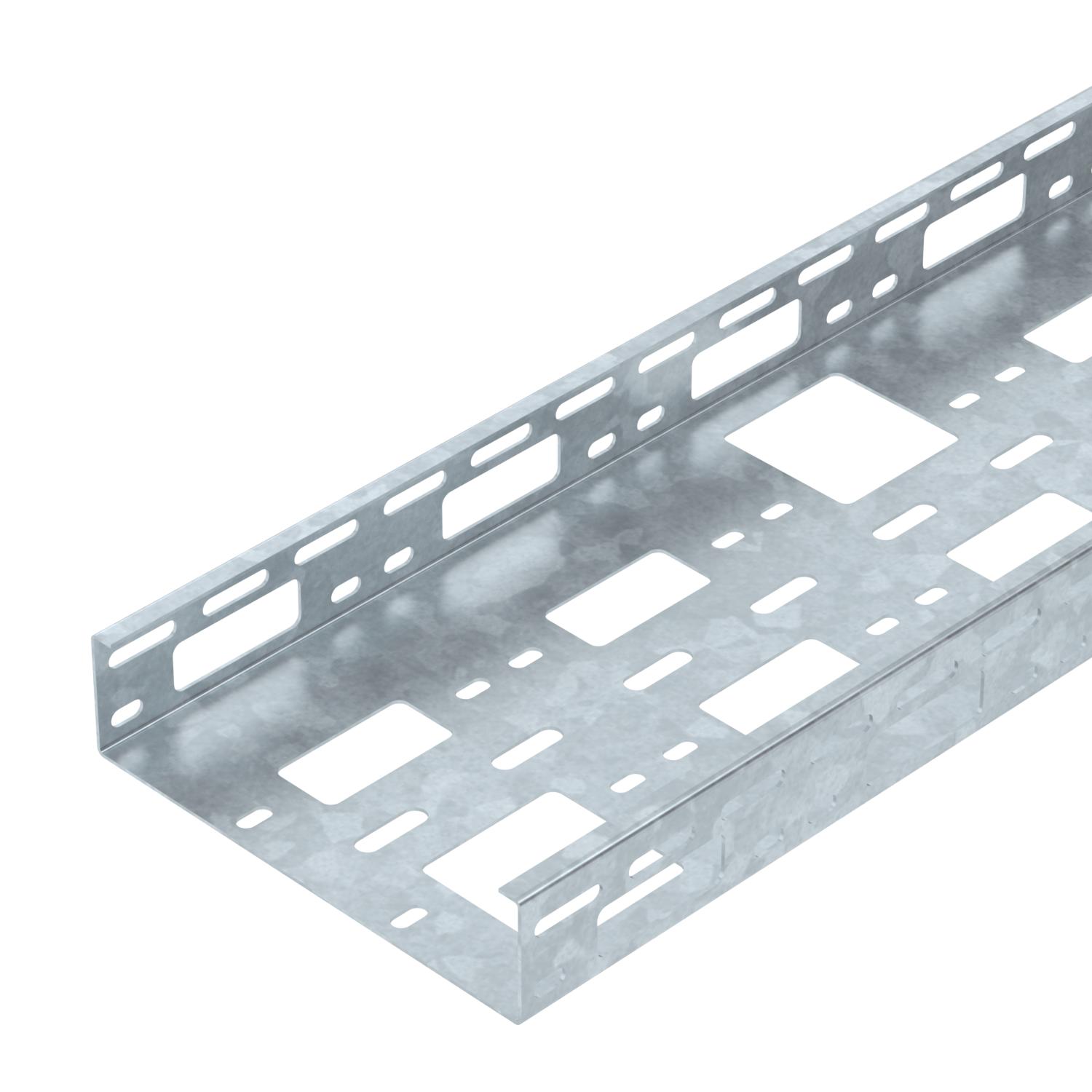

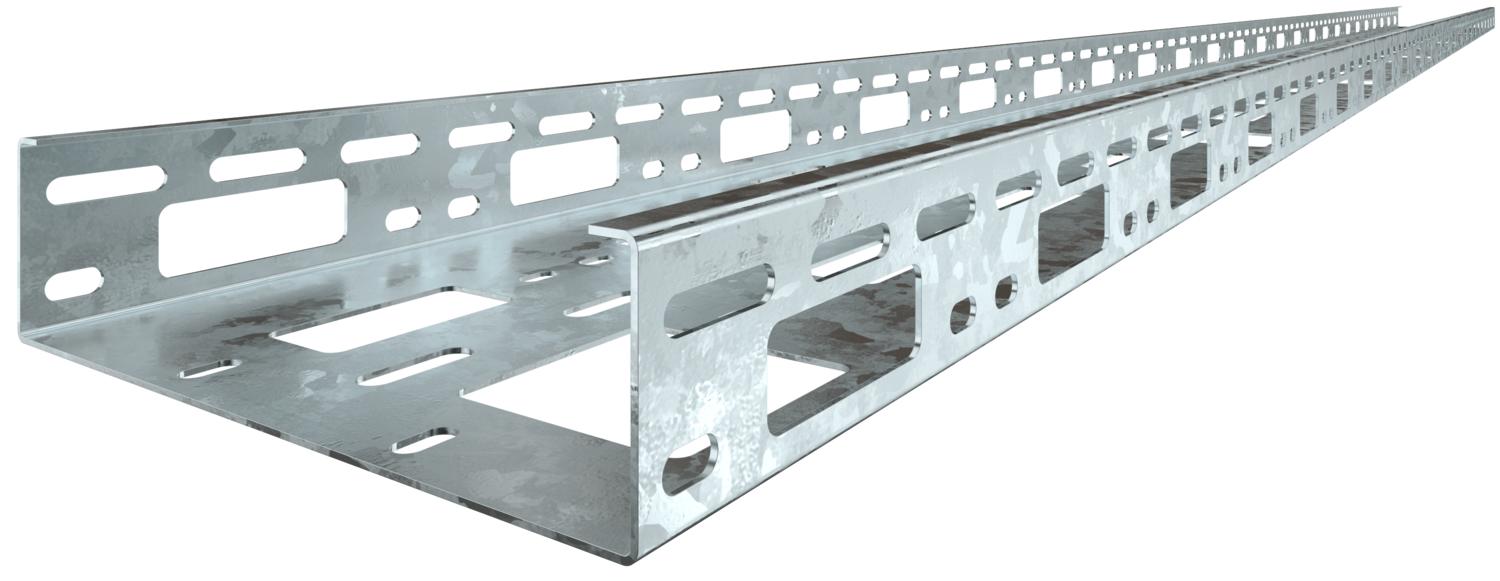

AZ-szerelőcsatorna, 200-as rendszer, FT
Rend. szám 6075350 | EAN-kód 4012195811190
- Termékleírás
-
TermékleírásAZ-szerelőcsatorna 50 mm oldalmagassággal.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
-
- Műszaki adatok
-
Műszaki adatok
Anyag acél CO2-lábnyom (GWP) bölcsőtől a kapuig 7,7883 kg CO2e / 1 Méter Felület merítetten tűzihorganyzott Hasznos keresztmetszet 10000 mm² Hasznos keresztmetszet 100 cm² Hossz 3000 mm Lemezvastagság 1,5 mm Magasság 50 mm Méret 50x200x1,5 Méret 50x200x3000 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem Szélesség 200 mm Szerelőfurat az alján igen Szín cink Támaszköz 1,0 m 2,5 kN/m Támaszköz 1,5 m 1,9 kN/m Támaszköz 2,0 m 1,3 kN/m Támaszköz 2,5 m 0,8 kN/m Támaszköz 3,0 m 0,3 kN/m Tűzálló kábelrendszerek – nem Műszaki adatok
AZ-szerelőcsatorna terhelési diagrammja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Hosszanti és sarokösszekötő, 50 FT
VF AZK FT 6066550 25 Darab
Kábelvédő gyűrű, 915 PE
KSR-915 PE 6066704 25 Darab
Kábelvédő gyűrű, 910 PE
KSR-910 PE 6066712 25 Darab
Fedél forgóretesszel, FT
AZDMD 200 FT 6080890 3 m - Letöltések
-
