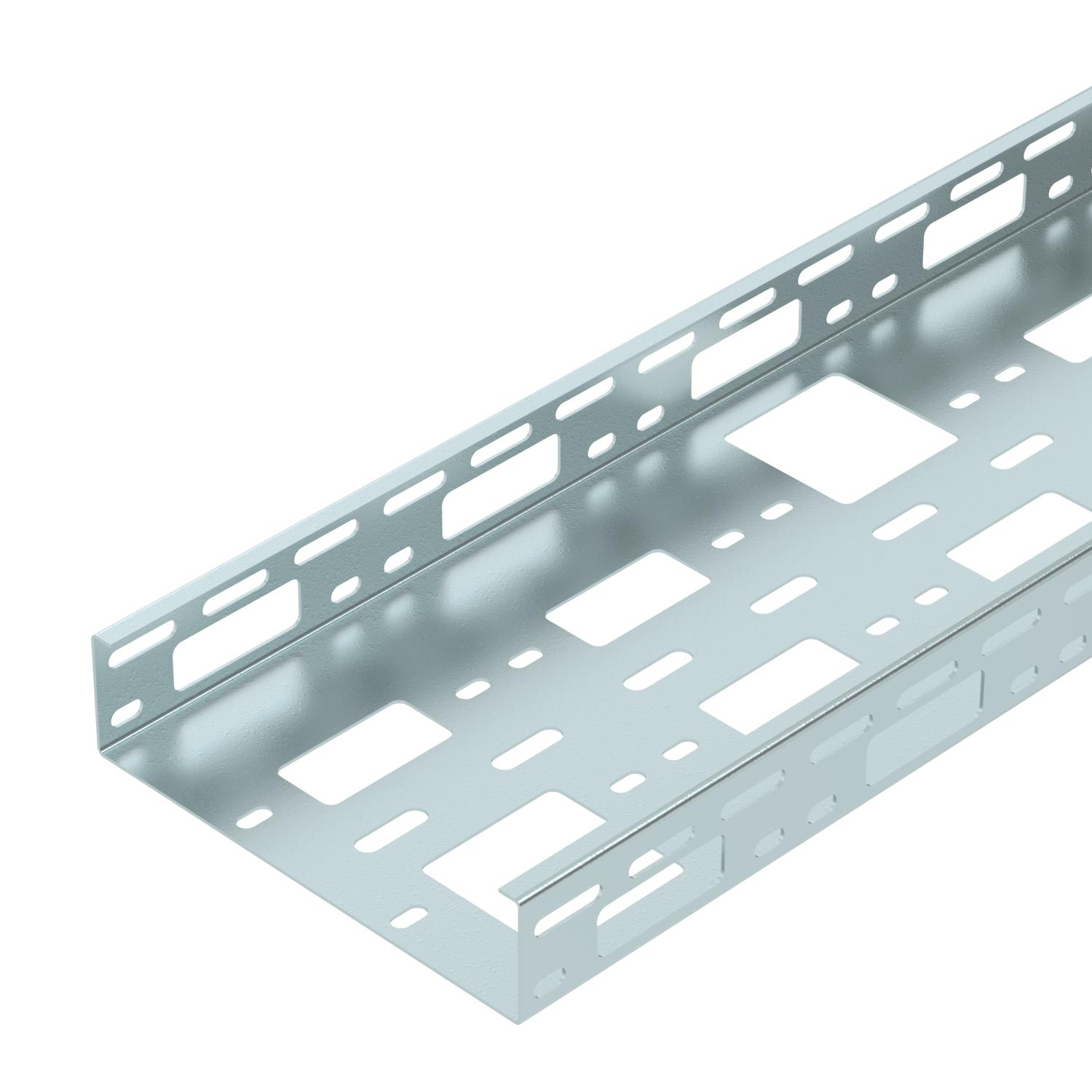

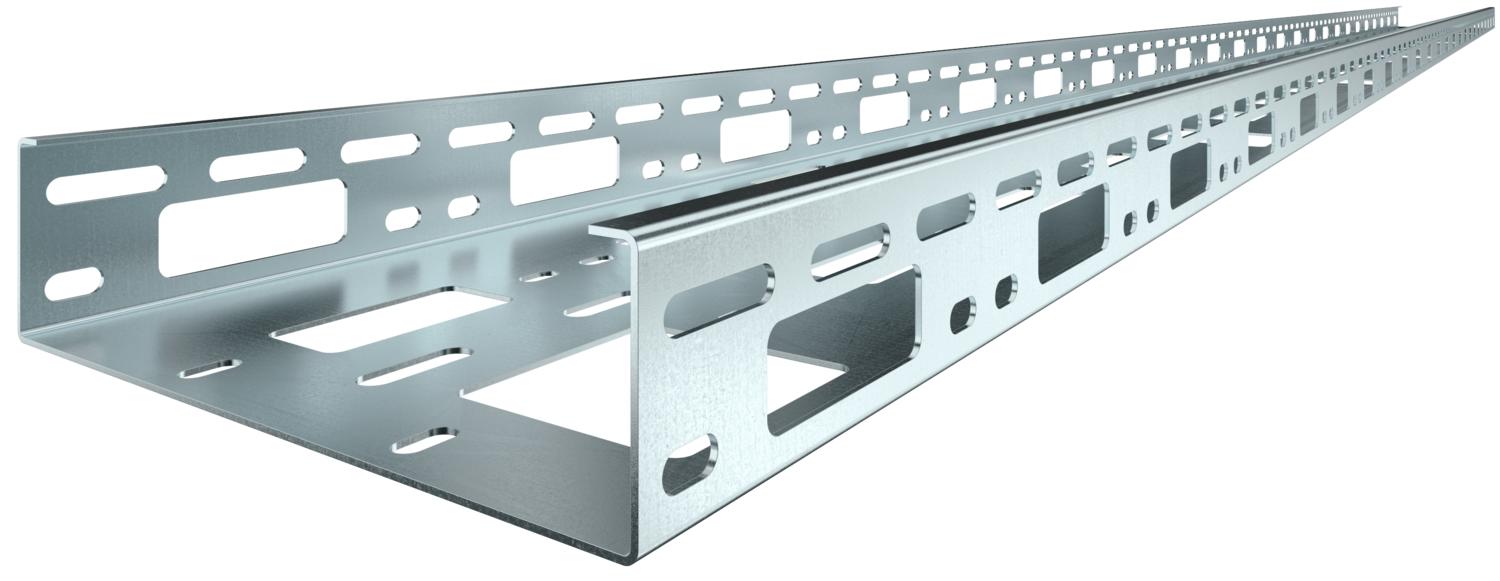

AZ-szerelőcsatorna, 200-as rendszer, FS
Rend. szám 6075345 | EAN-kód 4012195811183
- Termékleírás
-
TermékleírásAZ-szerelőcsatorna 50 mm oldalmagassággal.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
-
- Műszaki adatok
-
Műszaki adatok
Anyag acél Felület szalaghorganyzott Hasznos keresztmetszet 10000 mm² Hasznos keresztmetszet 100 cm² Lemezvastagság 1,5 mm Méret 50x200x3000 Méret 50x200x1,5 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem Szerelőfurat az alján igen Szín cink Tűzálló kábelrendszerek – nem Méretek

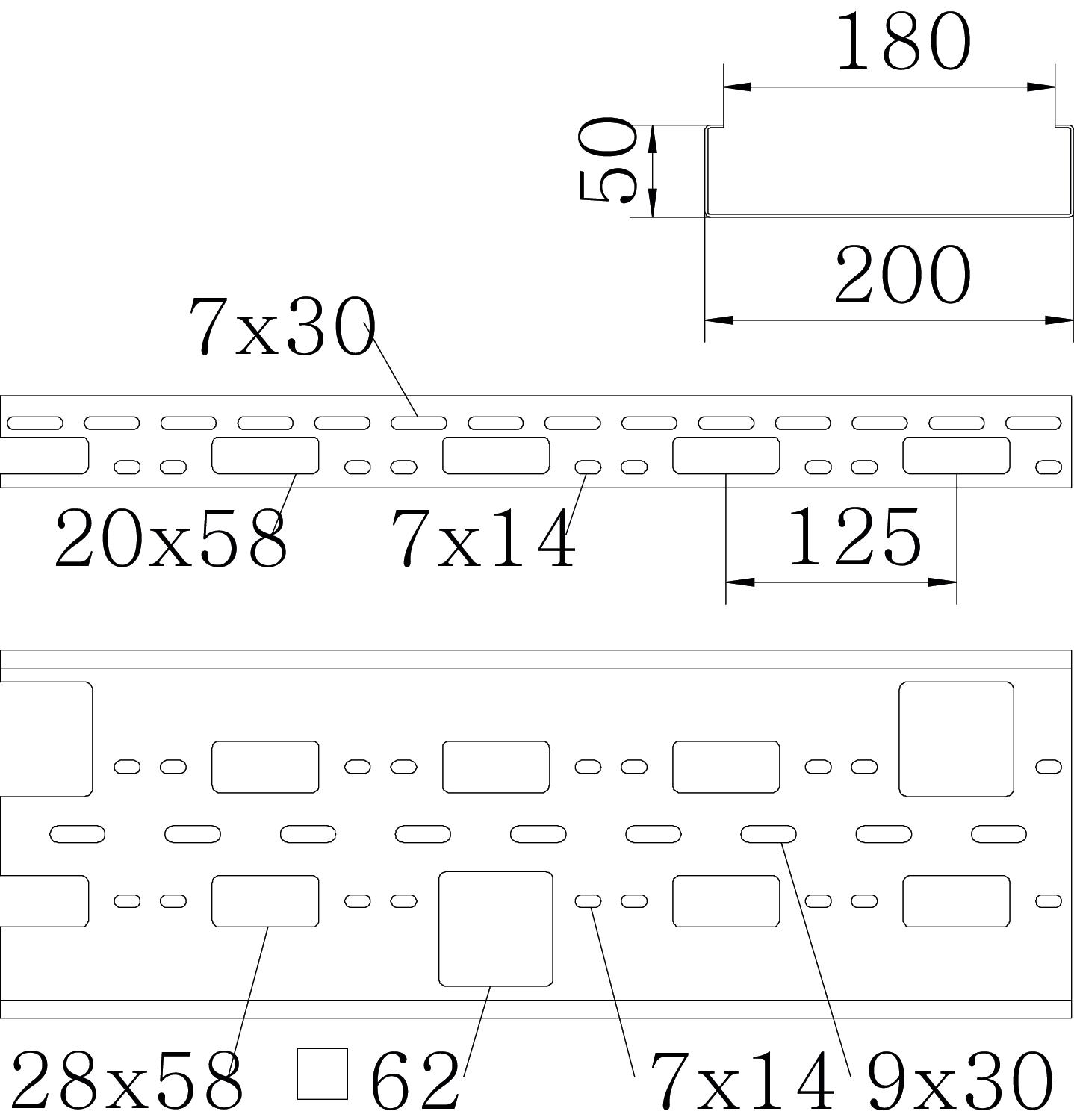

Hossz 3000 mm Magasság 50 mm Szélesség 200 mm Terhelések
Támaszköz 1,0 m 2,5 kN/m Támaszköz 1,5 m 1,9 kN/m Támaszköz 2,0 m 1,3 kN/m Támaszköz 2,5 m 0,8 kN/m Támaszköz 3,0 m 0,3 kN/m CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 8,224 kg CO2e / 1 Méter CO₂ Footprint (GWP) 8,224 kg CO₂e Declared Unit (LCA) méter Declared Unit Quantity (LCA) 1 Műszaki adatok
AZ-szerelőcsatorna terhelési diagrammja
- Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Hosszanti és sarokösszekötő, 50 FT
VF AZK FT 6066550 25 Darab
Kábelvédő gyűrű, 915 PE
KSR-915 PE 6066704 25 Darab
Kábelvédő gyűrű, 910 PE
KSR-910 PE 6066712 25 Darab

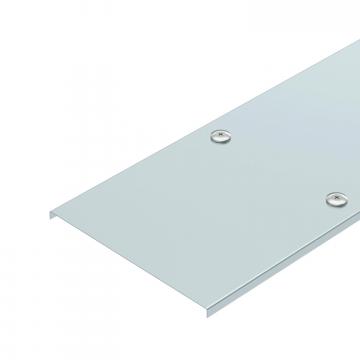

Fedél forgóretesszel, FS
AZDMD 200 FS 6080885 3 m - Letöltések
-
