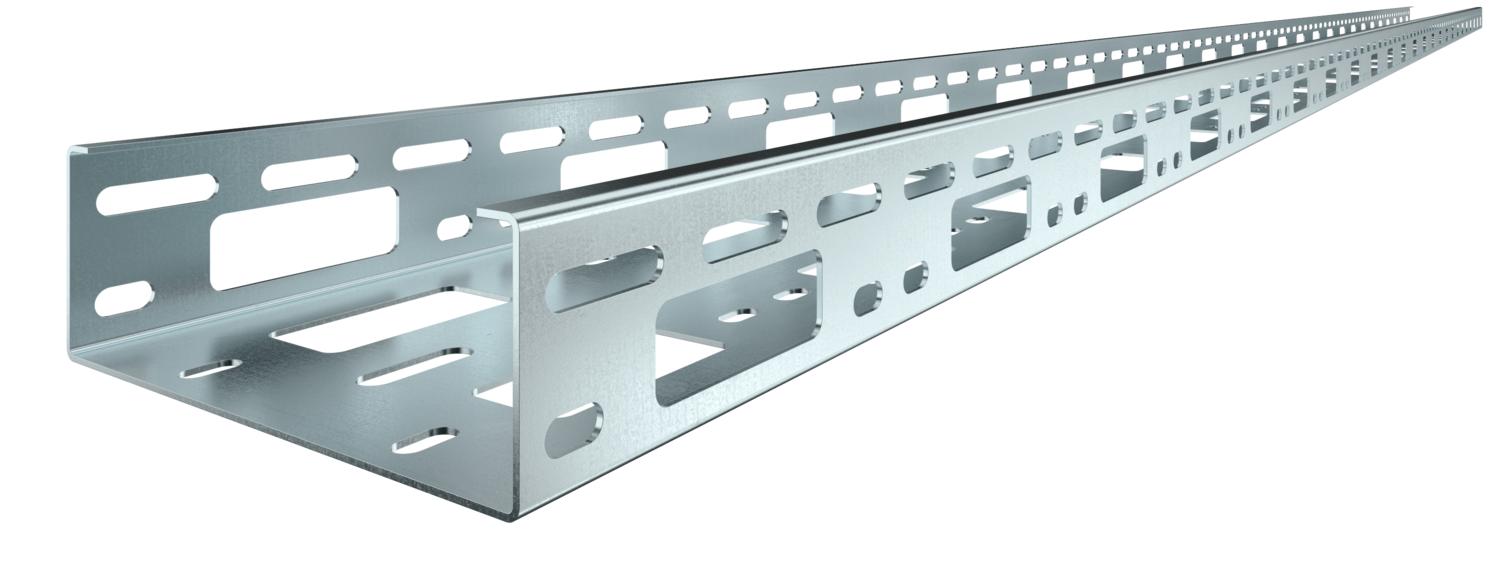

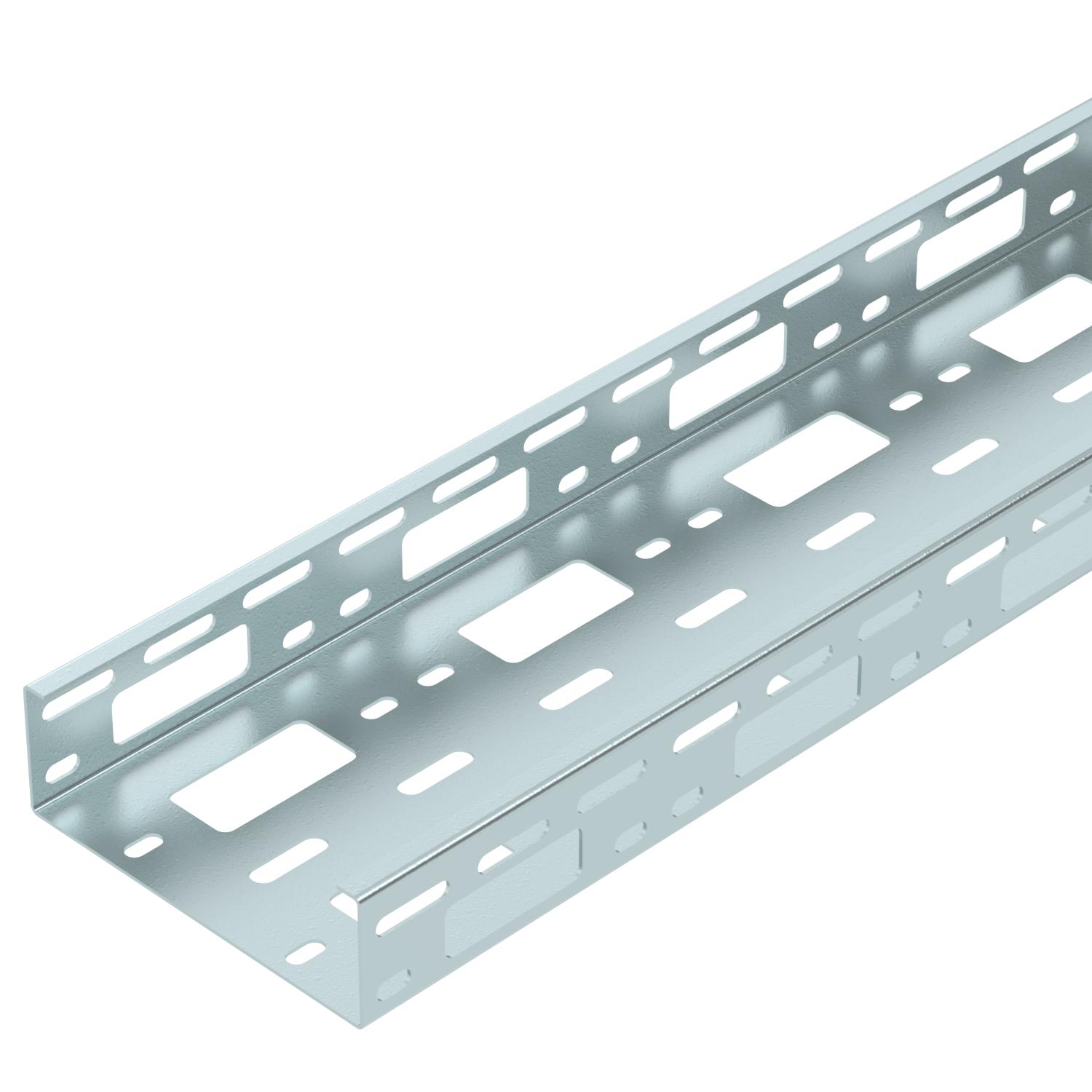

AZ-szerelőcsatorna, 150-es rendszer, FS
Rend. szám 6075320 | EAN-kód 4012195811121
- Termékleírás
-
TermékleírásAZ-szerelőcsatorna 50 mm oldalmagassággal.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
-
- Műszaki adatok
-
Műszaki adatok

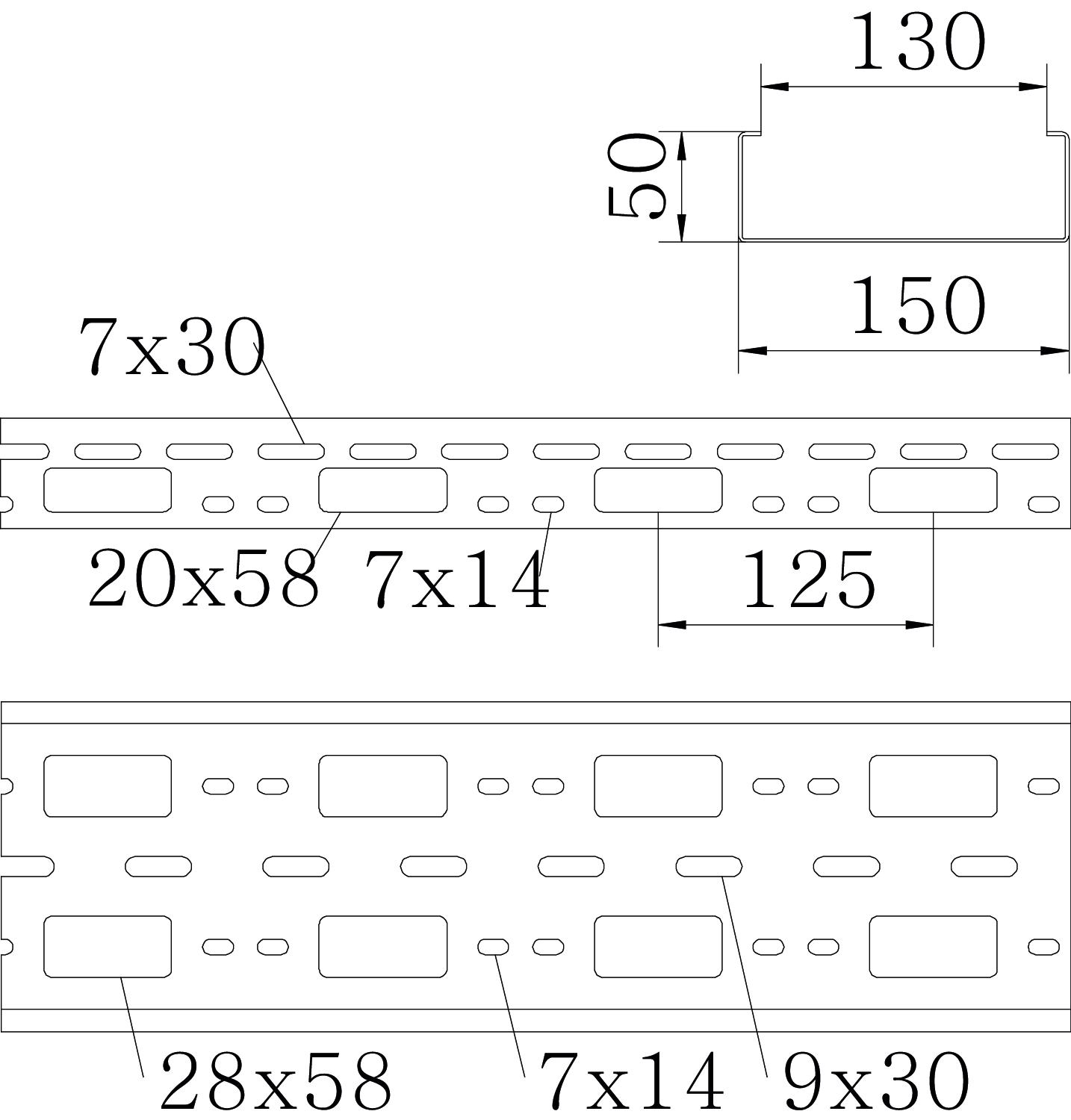

Anyag acél Felület szalaghorganyzott Hasznos keresztmetszet 75 cm² Hasznos keresztmetszet 7500 mm² Lemezvastagság 1,5 mm Méret 50x150x3000 Méret 50x150x1,5 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem Szerelőfurat az alján igen Szín cink Tűzálló kábelrendszerek – nem Méretek
Hossz 3000 mm Magasság 50 mm Szélesség 150 mm Terhelések
Támaszköz 1,0 m 3 kN/m Támaszköz 1,5 m 2 kN/m Támaszköz 2,0 m 1,2 kN/m Támaszköz 2,5 m 0,8 kN/m Támaszköz 3,0 m 0,25 kN/m CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 6,9362 kg CO2e / 1 Méter CO₂ Footprint (GWP) 6,9362 kg CO₂e Declared Unit (LCA) méter Declared Unit Quantity (LCA) 1 Műszaki adatok
AZ-szerelőcsatorna terhelési diagrammja
- Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Hosszanti és sarokösszekötő, 50 FT
VF AZK FT 6066550 25 Darab
Kábelvédő gyűrű, 915 PE
KSR-915 PE 6066704 25 Darab
Kábelvédő gyűrű, 910 PE
KSR-910 PE 6066712 25 Darab

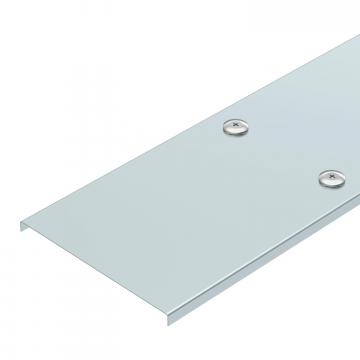

Fedél forgóretesszel, FS
AZDMD 150 FS 6080860 3 m - Letöltések
-
