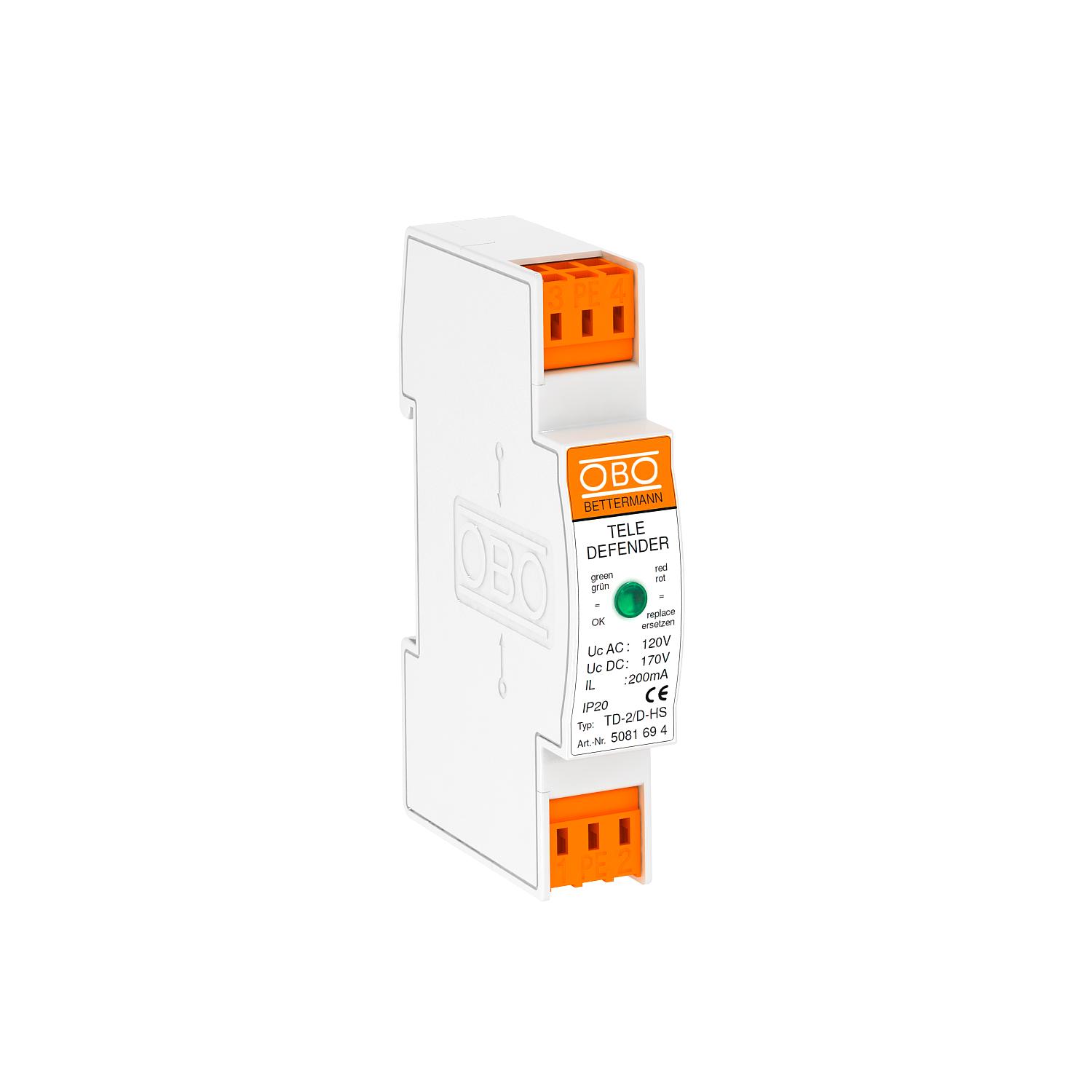

Analóg, ISDN- és DSL-rendszerek betáp-ponti védelme

Rend. szám 5081694 | EAN-kód 4012196087723

Rend. szám / Típus	5081694 / TD-2/D-HS

Pólusszám	2

Max. tartós feszültség, AC	120 V

Legmagasabb tartós feszültség, DC	170 V

Dugaszolórendszer	Kapocs

Termékleírás

Termékleírás

Telekommunikációs rendszerek adatátviteli vezetékek védelmére

• Alacsony védelmi feszültségszint

• Rugós sorkapcsok

• Optimalizált sávszélesség biztonségos adatátvitel érdekében

• Gyors szerelhetőség kalapsínre

• Optikai állapotjelző

Alkalmazási terület: DSL-rendszer, ISDN vagy analóg telekommunikáció

Műszaki adatok

Műszaki adatok

Ableiterüberwachung	nem
Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Anyag	Műanyag
Árnyékolás	közvetlen
Árnyékolás-csatlakoztatás	nem
Beiktatási csillapítás (Insertion loss)	≤3 dB
Csatlakozási keresztmetszet, hajlékony, max.	2,5 mm²
Csatlakozási keresztmetszet, hajlékony, min.	0,14 mm²
Csatlakozási keresztmetszet, merev, max.	2,5 mm²
Csatlakozási keresztmetszet, merev, min.	0,14 mm²
Csatlakozási keresztmetszet, többhuzalos, max.	2,5 mm²
Csatlakozási keresztmetszet, többhuzalos, min.	0,14 mm²
Dugaszolórendszer	Kapocs
Elosztóegység TE (17,5 mm)	1
Földelés következőkkel:	csatlakozóvezeték
Határfrekvencia	75 MHz
Jelzés a készüléken	optikai
Kapacitás (ér-ér között)	<50 pF
Kapacitás (ér-föld között)	<50 pF
Kategorie	Typ 1+2+3 / D1+C2+C1
Legmagasabb tartós feszültség, DC	170 V

Levezetőképesség	2,5 kA
Lökőfeszültségállóság, ér-ér	C2: 18 kV / 9 kA (8/20µs)
Lökőfeszültségállóság, ér-föld	C2: 18 kV / 9 kA (8/20µs)
LPZ	0→3
Max. tartós feszültség, AC	120 V
Méret	170V
Nennlaststrom AC	0,14 A
Nennlaststrom DC	0,2 A
Összes levezetési lökőáram (10/350)	D1: 5 kA
Összes-levezetőképesség (8/20)	10 kA
Pólusszám	2
Robbanásbiztos kivitel	nem
Soros ellenállás erenként	9 Ω ± 10 %
SPD az MSZ EN 61643-21 szerint	Class I+II+III / D1+C2+C1
Szigetelési ellenállás	>1 MΩ
Szín	fehér
Távjelző érintkező	nem
Túlfeszültség-védelmi eszközök vezetéktípusa	Telekommunikációs vezeték
Védelmi feszültségszint, ér - ér	<300 V
Védelmi feszültségszint, ér - föld	<650 V
Védettség	IP20
Vizsgálati szabvány	MSZ EN 61643-21
