Földelési megoldások szélturbinákhoz

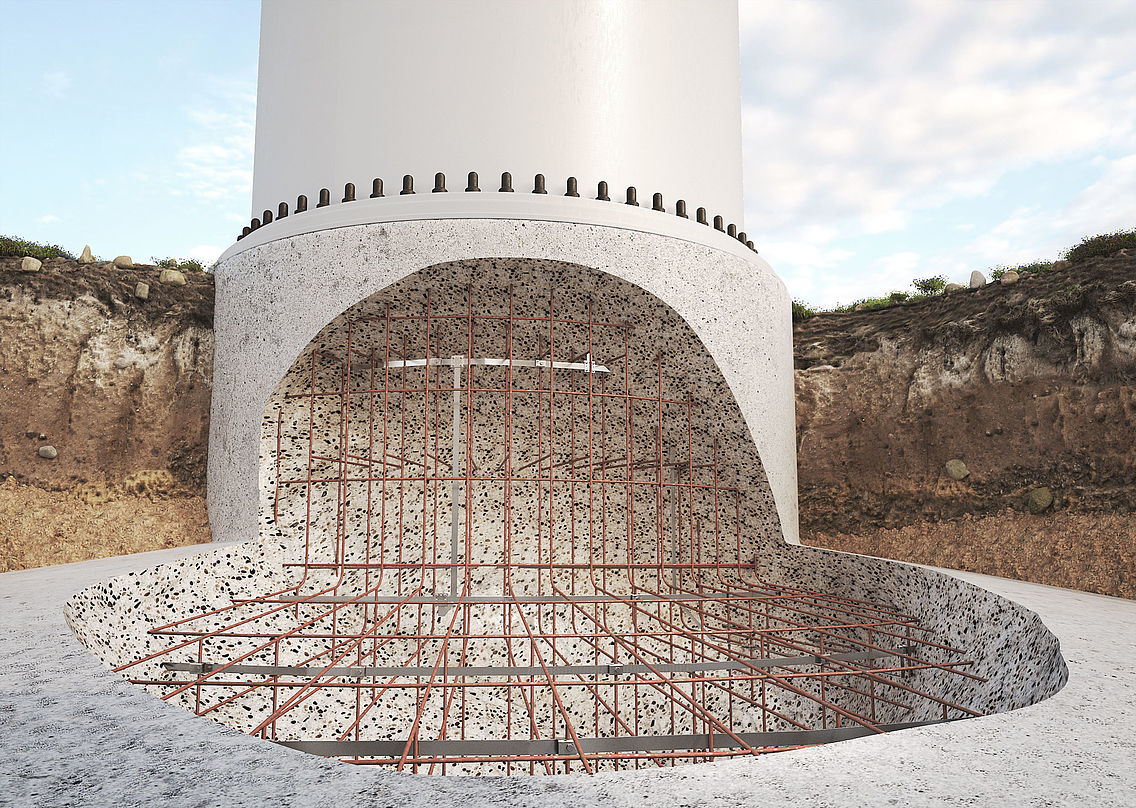

A szélturbinák alapzata a torony és a talaj közötti átmenetként több feladatot is ellát: egyrészt megakadályozza, hogy a szélturbina felboruljon vagy megsüllyedjen, másrészt a rotorból és a turbina saját mozgásából eredő összes terhelést átadja a talajnak. A legtöbb onshore, azaz szárazföldi szélturbina úgynevezett sekély alapozású. Rendszerint betonból és acélból készült kerek lemezekből állnak, amelyeket a talajba helyeznek, és egyenletesen vezetik át az energiát az altalajba. A mélyalapokat vagy cölöpalapokat a gyenge teherbírású aljzatoknál alkalmazzák. A megfelelő szilárdság biztosítása érdekében az alaplemezt cölöpökkel szerelik fel. A terheket így a nagyobb teherbírású talajrétegekbe vezetik át. Az alapozás kialakítását egyrészt a szélturbina mérete, másrészt a talajviszonyok határozzák meg. Lehet például nyolcszögletű, kör alakú vagy kereszt alakú.
A szélturbinák számára kínált átfogó megoldásaival az OBO is az alapzatnál kezdi: az OBO földelőrendszerei a villámáramot a talajba vezetik, és egyben összeköttetést jelentek a védőberendezésekkel, például a túlfeszültség-védelmi eszközökkel.
Földelési megoldások a szélturbinák alapjaihoz
- Gyűrűs földelő elektródák, amelyeket a toronyalap körül lehet elhelyezni a lépés- és érintési feszültségek elkerülése érdekében
- Rozsdamentes acélszalag és huzal
- Különböző kapcsok és csatlakozókapcsok
- Megoldások a földelőrendszer és a rendszeren belüli potenciálkiegyenlítés biztonságos összekapcsolására. Mindez beton tornyokban előre beépített fix földelési pontokkal valósítható meg. Az acéltornyokat viszont rozsdamentes acélszalaggal vagy huzallal kötik össze. Ebben az esetben meg kell jegyezni, hogy mind a leválasztás, mind a földelési ellenállás utólagos mérése lehetséges.
