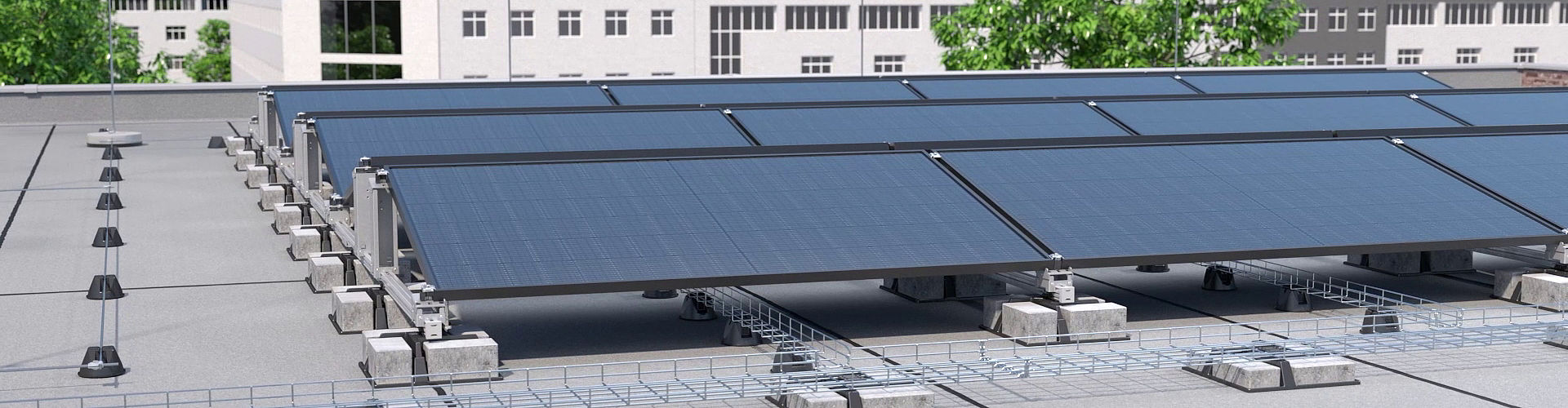

Magic PV Flat Pro
A lapostetős rendszerekhez készült Magic PV Flat Pro rendszer a Magic technológiának köszönhetően csavar- és szerszámmentes telepítést biztosít. A kiváló minőségű anyagválasztás és a maximális teherbírású rendszerelemek képezik a hosszú élettartamú szerelési rendszer alapját. Rácsos kábeltálcák használatával integrálható rendszer.
A tartószerkezet lesúlyozását az UniBase rendszer biztosítja, téglalap alakú térkővel - és akár utólag is az installációt követően. A rugalmas rendszerkomponenseknek köszönhetően a lapos- és ferdetetős rendszerek elemei egymással kombinálhatók. Ez jelentősen csökkenti a szükséges alkatrészek számát.
Legnépszerűbb termékeink

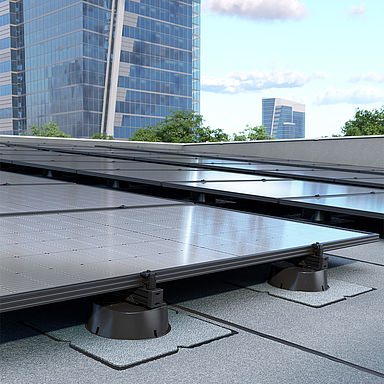

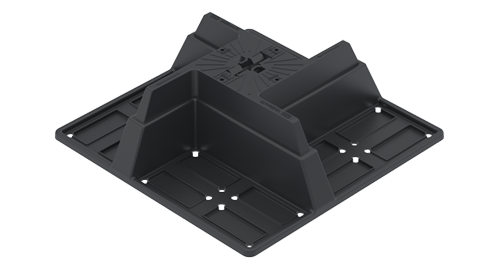

Univerzális tartótalp ballasztoláshoz, akár 10 cm-es térkövekhez
- Alacsony súly a TrayFix kőhöz képest
- Az elemek egymásra rakhatók
- Könnyű beállítás utólagos súlyozással
- Szerszám nélküli rögzítés különböző típusú adapterekhez
- Újrahasznosítható anyag
- Standard 200 x 100 mm-es térkővel telepíthető (külön megvásárolandó)
- Egy UniBase különféle alkalmazásokhoz, például alszerkezetekhez,
kábelvezetéshez, szerelősínekhez és sok máshoz - 2 változatban kapható, 60 és 100 mm-es magasságban

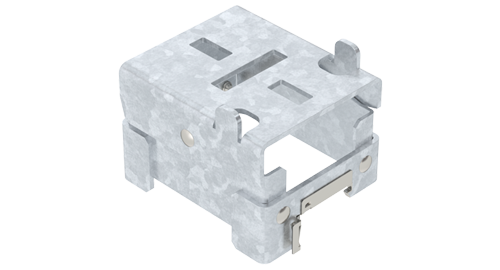

Rövid támasz lapostetőkhöz
- Szerszám nélküli installáció a profilsíneken
- Fokozatmentes beállítási lehetőség
- Segédfül a napelem-modul rögzítéséhez
- Vízszintes hosszanti furat, melynek lényege, hogy a támaszokat nem csak a panel széle alá lehet betenni és oldalról leszorítani a kereszt irányú furatokon át az univerzális leszorító kapoccsal, hanem van lehetőség a hosszú oldal alá is tenni támaszt, ezzel nagymértékben csökkentve a panelben ébredő hajlítónyomatékot olyan zónákban, ahol nagy hóteher várható
- Szükség esetén panelenként egy köztes alátámasztás lehetséges
- A billenő csatlakozófejnek köszönhetően minden modulmérettel kompatibilis
- Hosszú élettartam a kiváló minőségű felületkezelésnek köszönhetően

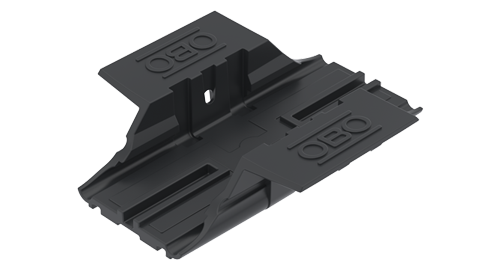

Tartóprofil adapter univerzális tartótalphoz
- Az adapter szerszám nélkül telepíthető az UniBase segítségével
- A szerelősín szerszám nélkül telepíthető adapterrel
- Integrált csúszásgátló felület
- A szerelőprofil szerszám nélküli szétszerelése
- A rögzítőprofil egyszerű beállítása

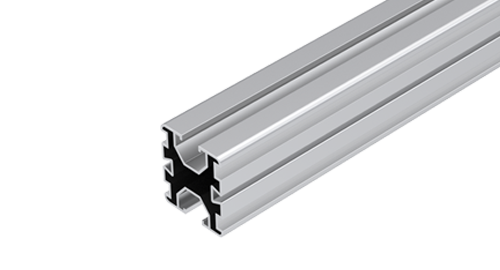

Tartóprofil lapos- és ferdetetőhöz
- Fém színű változat minden tetőhöz, ahol az esztétikai követelmények nem jelentősek
- Kétoldalas 10 mm széles hornyok, például csúszóanyáknak, univerzális kapcsok és földelőkapcsok számára
- További oldalsó hornyok a hosszanti és/vagy keresztösszekötők számára

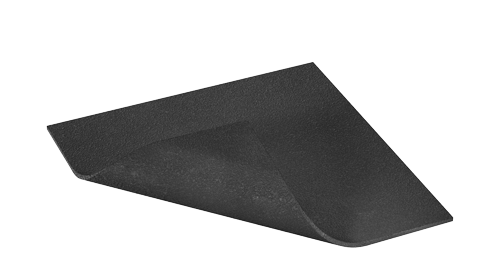

Védőalátét
- A tetőfedés védelmére
- A tetőburkolatot érő mechanikai behatások csökkentése érdekében
- Az esetlegesen nem összeférhető műanyagok miatti szivárgások elkerülésére
- Alkalmas a súrlódási együttható növelésére, például, ha ezt a tetőfólia megköveteli, két változatban kapható: alumínium kasírozással vagy anélkül

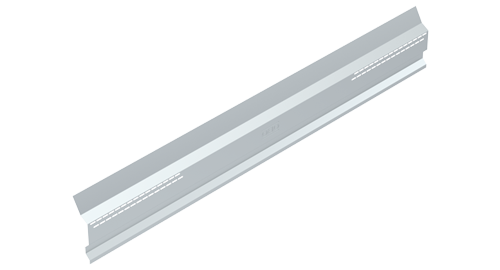

Szélterelő lemez lapostetős rendszerhez
- A helyi szélterhelések hatásainak enyhítésére, ahol a statikai viszonyok ezt megkívánják (például: déli fekvésű lapostetős rendszerek alkalmazása esetén)
- Egyszerű előszerelés az STL típusú hosszú támaszok rögzítőfüleibe való egyszerű behelyezésével
- Rugalmas rögzítési lehetőségek az STL típusú hosszú támaszokon lévő nagyméretű, hosszúkás furatoknak köszönhetően, FKS típusú laposfejű csavarokkal (külön kell megrendelni)

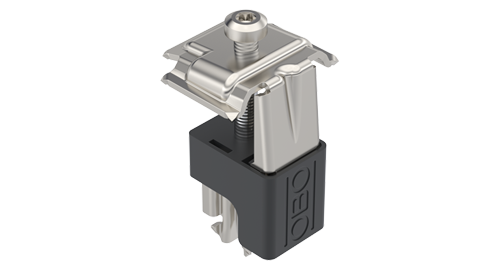

Univerzális kapocs lapos-és ferdetetőkhöz
- Fém színű változat az optimális kombinációhoz fém színű tartóprofillal
- 30 és 50 mm közötti befogási tartomány modulrögzítéshez
- 90°-kal elforgatható a szerelősín hornyába való beillesztés után
- Közbenső vagy véglezáró kapocsként is használható
- Speciális geometria a felső rész sarkain a napelem-modul potenciálkiegyenlítéséhez
- A körülötte lévő műanyag köpeny vezeti a felső részt, és megakadályozza, hogy az összeszerelés során véletlenül elforduljon
- Továbbá a műanyag köpeny felelős azért is, hogy a felső részt felső holtponton tartsa szerelés közben
- A kijelölt rögzítőlábakra (lapostetős rendszer) és a rögzítősín hornyába (ferdetetős rendszer) pattintható
- A műanyag köpeny tartófelületként szolgál a panelek megfelelő elhelyezéséhez
- Hosszú élettartam a kiváló minőségű rozsdamentes acél használatának köszönhetően
Letöltések
Tervezési segédlet
Fedezze fel a tervezés jövőjét
A napelemes rögzítőrendszerek tervezése minden eddiginél egyszerűbb: Az OBO Construct Tool for the Magic PV Solution® lehetővé teszi ezt. A tervező szoftver intuitív, áttekinthető használhatóságával lerövidül a tervezési folyamat.
