Napelemes rendszerek túlfeszültség-védelme
A napelemes rendszerek túlfeszültség-védelmének mindig két oldala van. Túlfeszültségek mind az egyenáram (DC), mind a váltakozó áram (AC) oldalán becsatolódhatnak a rendszerbe. Ez például az inverter károsodásához vezethet. Az OBO túlfeszültség elleni védelem megbízható és átfogó védelmet nyújt minden oldalról. A meglévő adatkábelek is biztonságosan beköthetőek a potenciálkiegyenlítésbe, megfelelő védőeszközökkel.
Túlfeszültség elleni védelem külső villámvédelmi rendszerrel nem rendelkező berendezésekhez
Az egyenáramú oldalon a túlfeszültség elleni védelem nem szabványkövetelmény a külső villámvédelmi rendszerrel nem rendelkező rendszerek esetében. Mindazonáltal használatuk erősen ajánlott, hogy a napelemes rendszer védve legyen túlfeszültségek esetén, például az indukált zavarok miatt. Ugyanakkor így biztosított a rendszer rendelkezésre állása.
Annak érdekében, hogy az inverter a lehető legjobb védelmet nyújtsa a veszélyes túlfeszültségek ellen, túlfeszültség-védelmi eszközöket kell alkalmazni közvetlenül a bemeneteken és a kimeneteken mind az egyenáramú, mind a váltakozó áramú oldalon.
Amikor a napelemes rendszer egyenáramú oldalára túlfeszültség-védelmi eszközt választanak, a napelemes rendszer legnagyobb nyitott áramkörű feszültsége soha nem haladhatja meg a túlfeszültség-védelmi eszköz megengedett legnagyobb folyamatos feszültségét. A szükséges védelmi eszközök számát az adott PV-rendszerben lévő MPP-trackerek száma határozza meg.
Ha az invertert információs vagy kommunikációs berendezésekhez csatlakoztatják, ezeket a kábeleket is be kell vonni a potenciálkiegyenlítésbe, megfelelő túlfeszültség-védelmi eszközökkel.
Túlfeszültség-védelem PV-rendszerekhez
Egy készlet minden alkalmazási területhez:
- erősáramú hálózatok túlfeszültség-védelme,
- telekommunikációs-és adatátviteli rendszerek túlfeszültség-védelme,
- beépítéshez előszerelt kialakítások,
- napelemes rendszerek DC-oldalát biztosító védelmek.
- Vonatkozó irányelvek
A napelemes rendszerek szabványnak megfelelő túlfeszültség-védelméhez a következő irányelveket kell figyelembe venni:
- A túlfeszültség okozta károk elkerülése érdekében a MSZ EN 62305-3 szerinti villámvédelmi rendszer javasolt a tetőre szerelt napelemes rendszerekhez.
- Az MSZ EN 62305-2 szerinti kockázatkezelés segít meghatározni a villámvédelmi rendszer szükségességét és a szükséges villámvédelmi fokozatot. Ez csak azokra az esetekre vonatkozik, amikor más irányelvek, például állami építési előírások nem írnak elő más villámvédelmi rendszert.
Összetett, szabadmezős napelemes rendszerek esetében, mint például napelemes erőművek vagy napelemparkok, amelyeknél nagyobb termelés szükséges, a további intézkedések szükségességét vagy igényét általában az MSZ EN 62305-2 szabvány szerint kell megvizsgálni. - Csak egy védett rendszer képes ellenállni azoknak a hatásoknak, amelyeknek ki van téve, és hosszú távon biztonságosan termelni az energiát. VdS irányelv 2010. évi új verziójában (2021. február) a vagyonbiztosítók továbbra is túlfeszültség-védelmet javasolnak a szabadmezős napelemes rendszerekhez.
- Napelemes rendszerek kialakításánál figyelembe kell venni az MSZ HD 60364-7-712 szabványt.
- Ha egy napelemes rendszert újonnan telepítenek és bekötik az elektromos hálózatba, a AC oldalon túlfeszültség-védelem szükséges (T2 típus / II. osztály) az MSZ HD60364-4-443 és az MSZ HD 60364-712 szerint.
- Túlfeszültség-védelemre szükség van mind a váltakozó áramú, mind az egyenáramú oldalon, hogy hozzájáruljon az inverter biztonságához külső villámvédelmi rendszerrel rendelkező rendszerekben.
- Túlfeszültségvédelmi eszközök: kiválasztás és szükséges mennyiség
A kiválasztás során az alábbi szempontokat kell figyelembe venni:
- A napelemes rendszer egyenáramú oldalán beépített túlfeszültség-védelmi eszköz megengedett legnagyobb folyamatos feszültsége soha nem lehet kisebb a napelemes rendszer legnagyobb üresjárati feszültségénél.
- A szükséges védelmi eszközök számát az adott PV-rendszerben lévő MPP-trackerek száma határozza meg.
- Ha az invertert információs vagy kommunikációs berendezésekhez csatlakoztatják, ezeket a kábeleket is be kell vonni a potenciálkiegyenlítésbe, megfelelő túlfeszültség-védelmi eszközökkel.
Az épületeken elhelyezett PV-rendszerek esetében az invertert közvetlenül a tetőn, a padláson vagy gyakran a pincében helyezik el, a helyi adottságoktól függően. Pincében történő telepítés esetén érdemes lehet nemcsak az inverter előtt, hanem a kábelek épületbe való belépési pontjánál is túlfeszültség-védelmet alkalmazni, hogy elkerülhető legyen a kívülről érkező induktív csatolás.
- OBO megoldások a biztonságos napelemes rendszerekhez

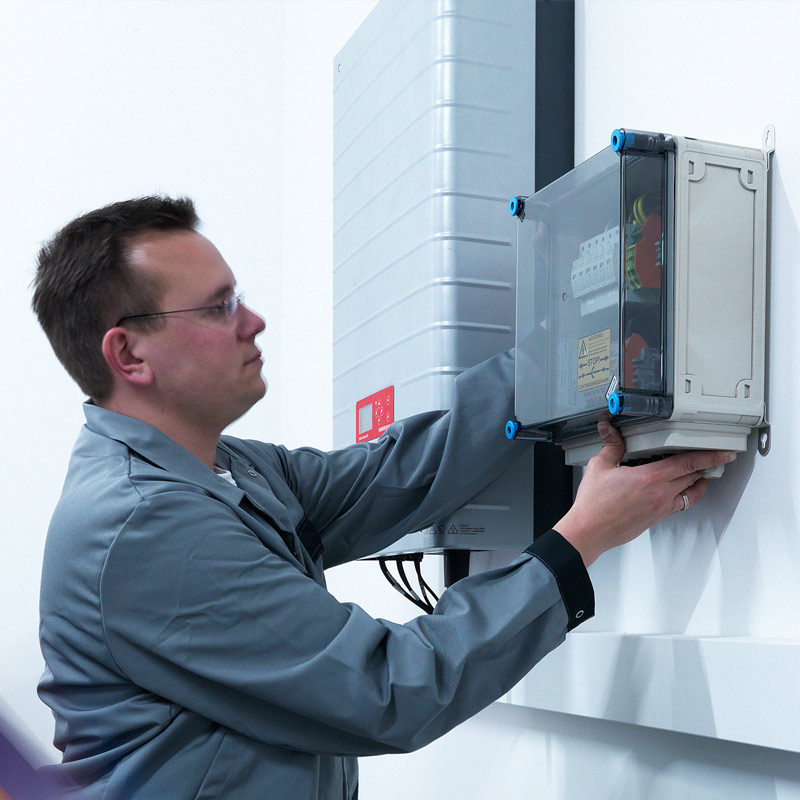

A napelemes rendszerek túlfeszültség-védelmének mindig két oldala van: A túlfeszültségek különböző okokból mind a DC, mind az AC oldalon becsatolódhatnak a rendszerbe, és így például károsíthatják az invertereket. Az OBO túlfeszültség-védelmi eszközök mindkét oldal védelmét biztosítják. Az inverter DC-oldali bemenetének védelmére az OBO villám- és túlfeszültség-védelemmel ellátott generátor-csatlakozódobozokat kínál.
