A napelemes rendszer létesítése nagy befektetés, amelynek a lehető leggyorsabban meg kell térülnie. Ezáltal a folyamatos rendelkezésre állás még fontosabbá válik.
Mit kell figyelembe venni a napelemes rendszereket illetően ? Mivel a napelemes rendszereket a tetőn vagy a szabadban helyezik el, különösen ki vannak téve a villámcsapás és a túlfeszültség veszélyének. Ha a napelemes rendszer ilyen módon megsérül, a javítás idejére nem lesz energiatermelés. További költségek is felmerülnek, például az inverter cseréje miatt. Az OBO-val Ön mindig a biztonságos oldalon áll: Teljeskörű rendszermegoldásokat kínálunk napelemes rendszerekhez, villámcsapás és túlfeszültség okozta károk védelmére.
Az előnyök áttekintése
- Komplett napelemes rendszer, ami szinte minden villamos követelménynek megfelel
- Rendszermegoldások a gyors és tartósan biztonságos telepítéshez
- Személyre szabott támogatás napelemes rendszermegoldások telepítéséhez és üzemeltetéséhez
- Sok éves tapasztalat és szakértelem a napelemes rendszerek védelme és ellátása terén
- Gyakorlatorientált, átfogó napelemes képzések
- Jól megalapozott szerelési és tervezési segédletek
- Befektetési és jogbiztonság
Gyors elérés
Rendszermegoldások

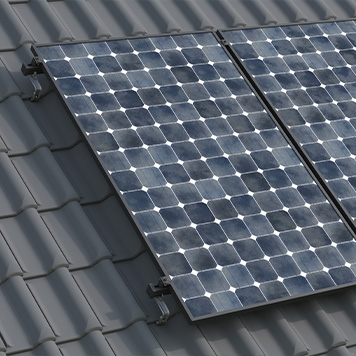

Magic PV Pitch Magastetőre szerelt tartószerkezetek
A legtöbb ferde tetőre szerelt tartószerkezetet már egy meglévő háztetőre rögzítik. A szerelő a napelemes modulokat rögzítő kampók, szerelősínek és modulbilincsek segítségével rögzíti a a tetőcserepekhez.

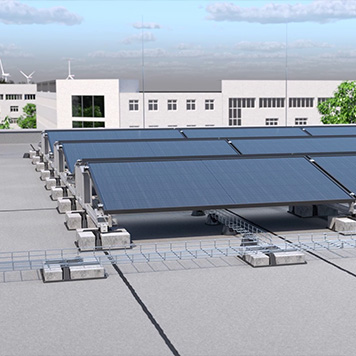

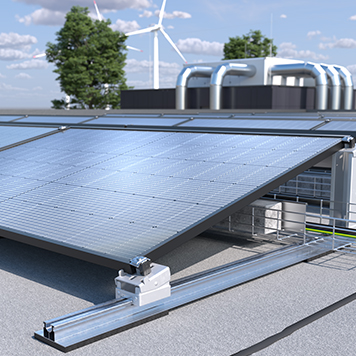

Magic PV Flat Pro Lapostetőre szerelt rendszerek
A napelemes rendszerek nem csak ferde, hanem lapos tetőn is elhelyezhetőek. Ennek előnye: A napelemes modulok az adott tetőiránytól függetlenül telepíthetőek.
Magic PV Flat Basic
A Basic lapos tetőre szerelhető rendszerünk rendkívül jól terhelhető és gyorsan telepíthető. Egy integrált rendszer biztosítja a tartószerkezet lesúlyozását és kábelezését. A rendszer kialakításának köszönhetően fokozatmentesen állítható.

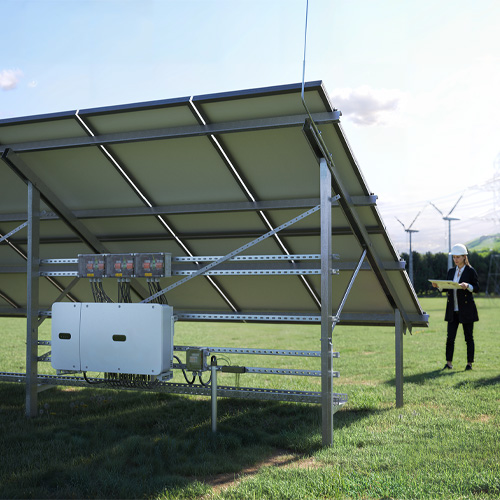

Magic PV Field Szabadmezős rendszerek
A szabadmezős napelemes rendszer, a napelem-modulok nagy, mezőgazdaság által nem használt területekre történő telepítését jelenti – eltérően a széles körben elterjedt tetőkre történő telepítési módtól. A szabadmezős napelemes rendszerek kedvező feltételek mellett nagyobb hozamot tudnak produkálni.

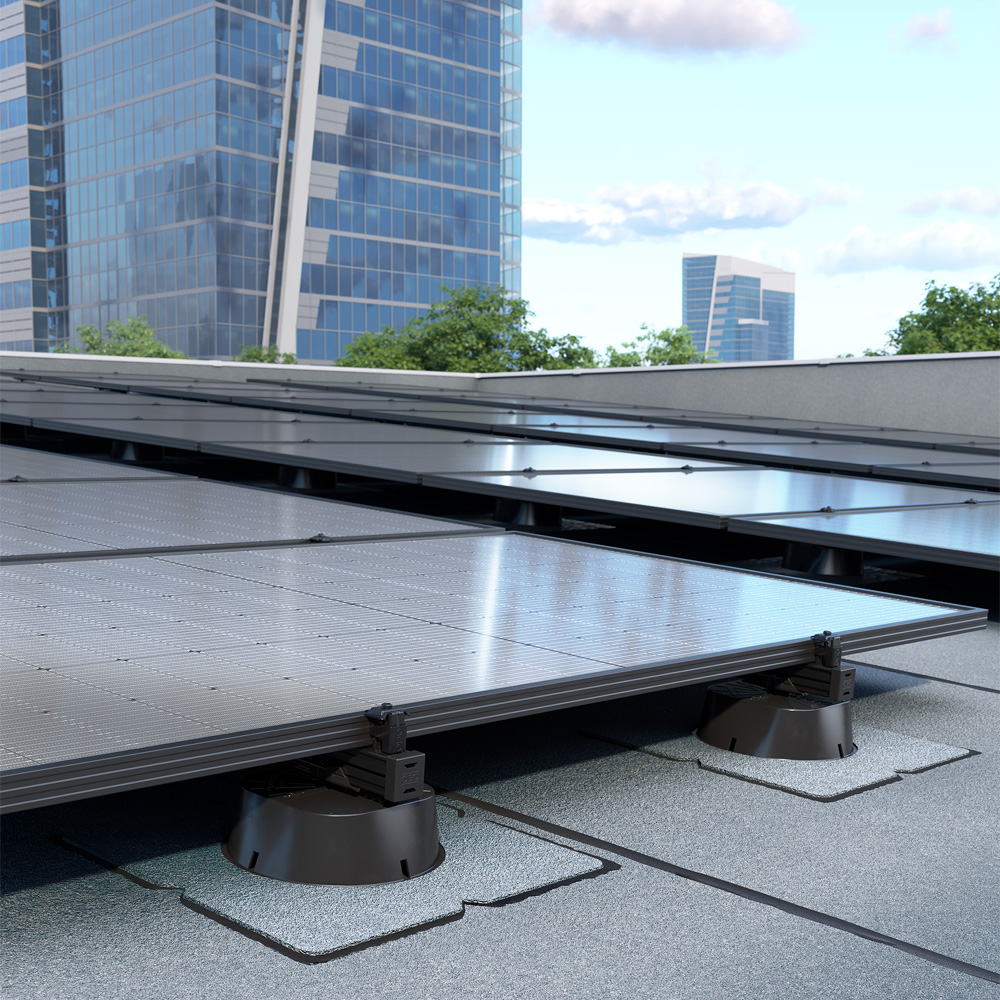

Magic PV UniBase Glue ragasztható rögzítőtalp
Ballasztmentes napelemes rögzítőrendszerként az univerzális Magic PV UniBase Glue minden hagyományos ferde- és lapostetőn használható. Rendszerfilozófiánknak megfelelően számos más OBO termékkel kombinálható.
Mindegy, hogy milyen típusú napelemes rendszert szeretne megvalósítani: Az OBO a következő szakterületeken rendelkezik a megfelelő rendszermegoldásokkal:
GYIK - Gyakran ismételt kérdések
- Milyen intézkedéseket kell tennem a napelemes rendszerek védelme érdekében?
Az MSZ HD 60364-7-712 alapján is szükséges, hogy a villamos hálózat csatlakozási pontjának közelében(pl a mérési helynél.) figyelmeztető táblát kell elhelyezni. Ez segíti a tűzoltókat a napelemes rendszer azonosításában. A tűzoltói beavatkozásra a napelemes rendszerek sajátosságaira tekintettel kerülhet sor. Ezenkívül ügyelni kell a DC kábelek biztonságosan elhelyezésére. A szigetelés sérülésének megakadályozása érdekében mechanikailag védett módon kell fektetni a kábeleke és úgyt, hogy tűz esetén a biztonságos mentés biztosítható legyen. A védelmet tűzvédelmi csatornával is lehet biztosítani, mint például a PYROLINE® Sun PV.

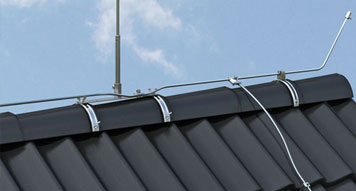

- Mire van szükség a napelemes tetőrendszerek külső villámvédelméhez?
Mindenekelőtt: jó tervezésre van szükség A napelemes rendszerek megbízható külső villámvédelméhez szükség van továbbá az alábbiakra: huzal/szalag, vezetéktartók, felfogó oszlopok, csatlakozók, tartók, dilatációs elemek és egyéb, a rendszerhez kapcsolódó alkatrészek. További információ napelemes külső villámvédelemi berendezésekhez itt található.
- Hogyan szerelhetek fel külső villámvédelmet napelemes rendszerrel kombinálva?
A napelemes rendszer villámvédelmének tervezésénél ügyelni kell arra, hogy a villámvédelmi rendszer ne árnyékolja be a napelem-modulokat. A telepítés ugyanúgy zajlik mint bármilyen más villámvédelmi rendszer esetében.
- Hogyan tartsam be a a villámvédelmi biztonsági távolságot egy napelemes rendszerben?
A villámvédelmi rendszer "s" biztonsági távolságát az MSZ EN 62305 szerint határozzák meg. Ha ezeket a távolságokat a hagyományos villámvédelmi rendszerrel nem lehet betartani, a különböző OBO isCon vezetékek használata jöhet szóba. További információ isCon rendszerünkről itt található.

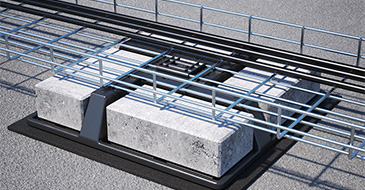

- Milyen lehetőségeim vannak a lekapcsolaásra, ha a kábeleket függőlegesen fektetem le napelemes rendszerben?
Különböző lehetőségek állnak rendelkezésre a függőleges betáplálás biztonságossá tételére. Alapvetően azonban a kábeleket vagy vezetékeket megfelelő módon bizonyos közönként rögzíteni kell, amennyiben nem folyamatosan alátámasztott módon lettek telepítve.
A kábelhágcsó rendszerek optimális megoldást kínálnak a függőleges telepítéshez. Egy másik lehetőség a közvetlen falra szerelés. A megfelelő kengyeles bilincsekkel ellátott profilsíneket közvetlenül a falra vagy egy acélszerkezetre kell rögzíteni.

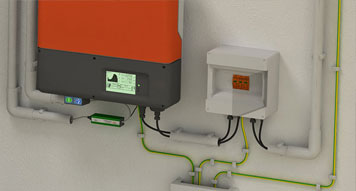

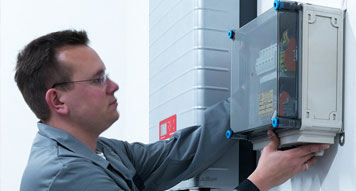

- Hogyan védhetem optimálisan az invertert egy napelemes rendszerben?
A napelemes rendszer inverterének optimális védelme érdekében a DC oldalon mindig túlfeszültség-védelmi eszközt kell alkalmazni. Az AC oldalon legalább egy túlfeszültség-védelmi eszközt kell beépíteni az elektromos berendezés táppontján. Ha az inverter több mint 10 m távolságra van a tápponttól, a túlfeszültség-védelmet meg kell ismételni közvetlenül az inverter előtt az AC oldalon.
Külső villámvédelmi rendszerrel rendelkező elektromos berendezéseknél az AC oldalon mindig T1+T+2 típusú SPD-t kell alkalmazni. A DC oldalon T1+T+2 típusú SPD szükséges, ha a napelemes rendszer galvanikusan be van kötve a külső villámvédelmi rendszerbe. Minden más esetben a T2 típusú SPD-k használata elegendő.
- Hogyan vezessem el a kábeleket a menekülési útvonalakon?
Ha a szerelés menekülési útvonalon történik, a PV-DC vezetékek speciális tűzvédelmére lehet szükséges. A követelményeket kivitelezés előtt kell tisztázni.

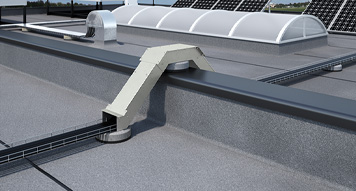

A PYROLINE® Sun PV tűzvédelmi kábelcsatorna ideális megoldás a napelemes egyenáramú vezetékrendszerek tűzbiztos kialakításához. Ez a csatorna megfelel a lángterjedés-követelményeinekgátlás a menekülési útvonalakon történő kábelezésre vonatkozóan. Megfelel a VDE AR 2100-712 követelményeinek is. A kábelcsatorna anyaga víz- és fagyálló, üvegszál-erősítésű könnyűbetonból áll (nem éghető, építőanyag osztály A1), ezért kültéren is elhelyezhető.
Támogatás
Követelmények
Felelősségvállalás, a berendezések biztosítása.
A napelemes rendszer villámvédelmi rendszerének telepítésekor számos szabványt és előírást kell betartani. Ezek megfelelő működéséért a napelemes rendszer telepítője több mint 30 évig felel. Emellett a biztosítóknak is vannak követelményeik.
A telepítést végző cégnek törvényi kötelessége a rendszert hibamentesen átadni.
Az üzemeltető felelőssége
A megtermelt energia hálózatba történő betáplálásával szinte minden napelemes rendszerre vonatkoznak a kereskedelmi felhasználásra vonatkozó követelmények. A rendszert szakszerűen szervizelni, ellenőriztetni és javíttatni kell.
A rendszer villamos szerkezetinek előírt időközönként ismétlődő ellenőrzésére csak szakember jogosult.
Vonatkozó szabványok
Kisfeszültségű berendezések létesítése
> MSZ HD 60364-1
> MSZ HD 60364-5-534
> MSZ IEC 60364-4-41
> MSZ HD 60364-4-443
> MSZ EN 60664-1
Használatba vételi engedély és dokumentáció
> MSZ HD 60364-6
> MSZ EN 50110-1
Követelmények a napelemes rendszerek áramellátásával szemben
> MSZ HD 60364-7-712
> MSZ EN 62446 (IEC 62446)
> EN CLC/TS 61643-12 (IEC 61643-12)
> EN CLC/TS 50539-12 (CLC/TS 51643-32, IEC 61643-32)
> MSZ EN 62305 5. melléklet
Villámvédelmi rendszerek és földelőrendszerek
> MSZ EN 62305-1-től 4-ig
> Helyi kiegészítő követelmények (pl. a németországi állami építési szabályok)
> MSZ 18014
> DIN VDE 0100-540 (IEC 60364-5-54)
Tűzvédelem a napelemes rendszerek területén
> VDE-AR-E 2100-712
Építési előírások
> MSZ EN 13501-1/-2, DIN 4102-1/-2 MSZE 24102 Éghetőségre és tűzállóságra vonatkozó szabványok
>Az építési termékek felhasználása során figyelembe kell venni az országos vagy regionális építési előírásokat. Magyarországon az egyik legfontosabb ilyen jogszabály az OTSZ.
Lista a teljesség igénye nélkül Kérjük, vegye figyelembe a mindenkori helyi és törvényi előírásokat is.
Bizonytalan abban, hogy milyen intézkedéseket kell tennie napelemes rendszerének védelme érdekében? Ebben segít Önnek a grafikánk, mely lépésről lépésre elvezeti Önt a megfelelő védelmi intézkedés kiválasztásához.
