Potenciálkiegyenlítés megvalósítása BKRS-rendszerrel

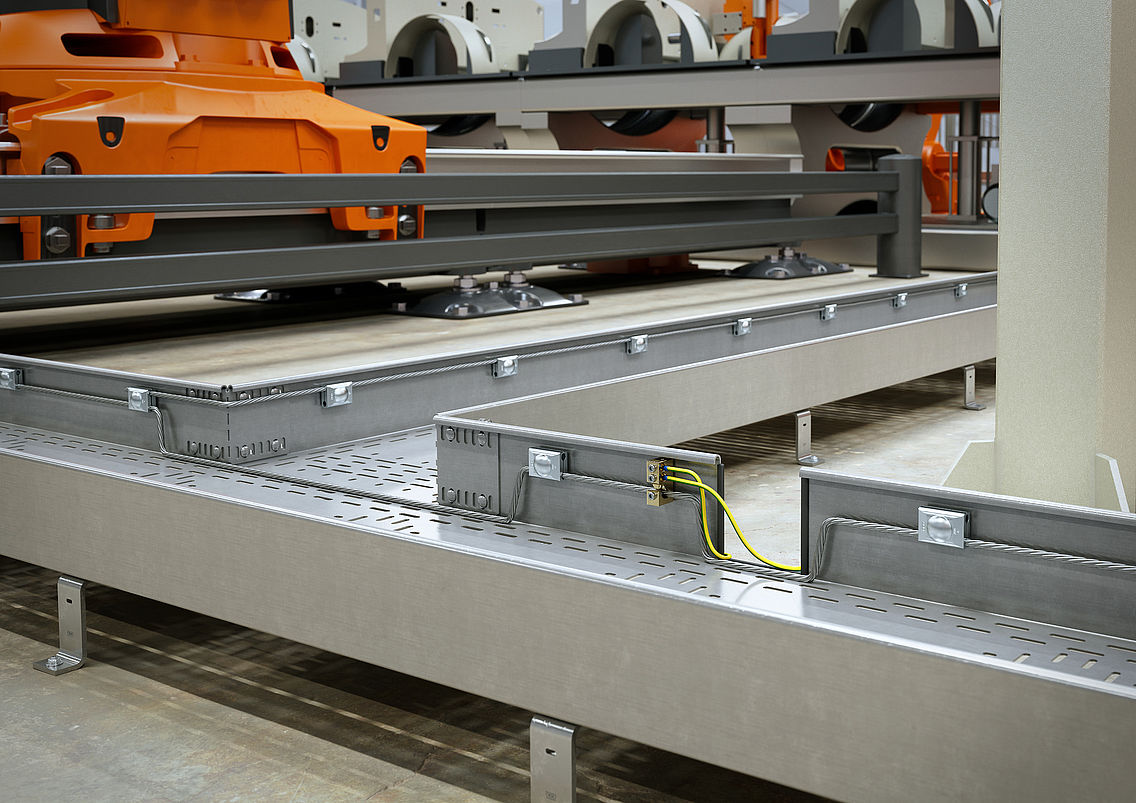

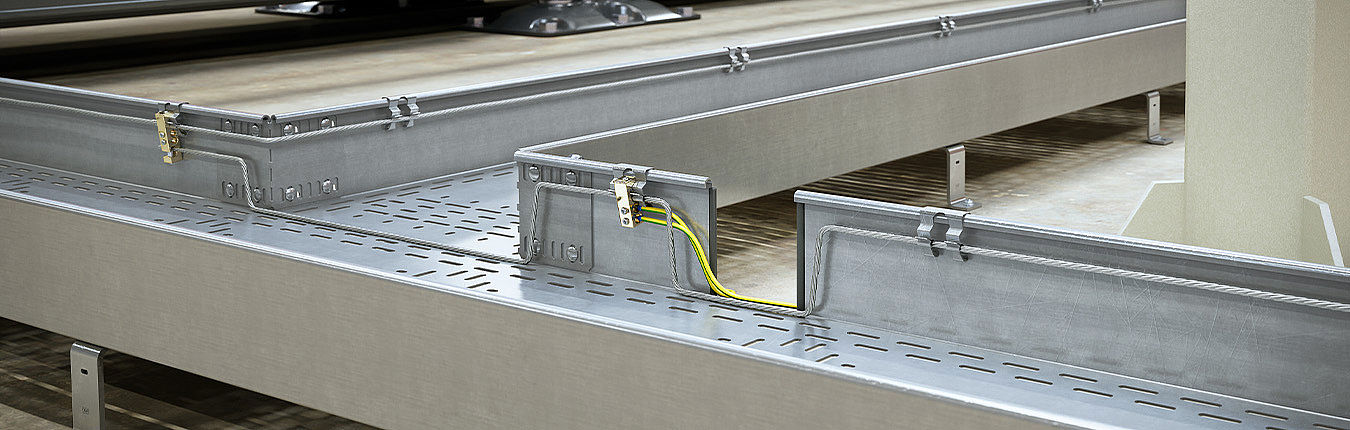

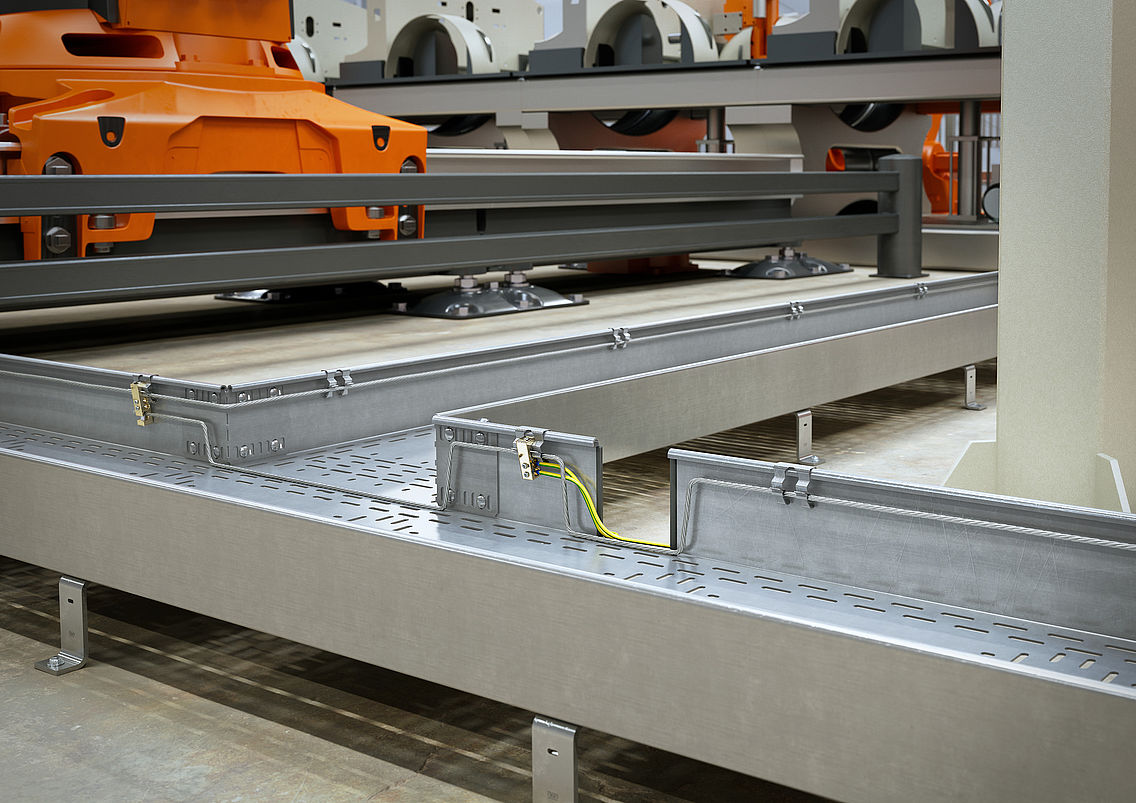

A BKRS lépésálló kábeltálca rendszer gyorsan és egyszerűen beépíthető a potenciálkiegyenlítésbe. Ehhez összesen négy különböző lehetőség áll rendelkezésre, amelyek közül az installációs feltételek és a környezet függvényében lehet választani.
Gyors elérés
A potenciálkiegyenlítésbe való beépítés különböző lehetőségeinek áttekintése

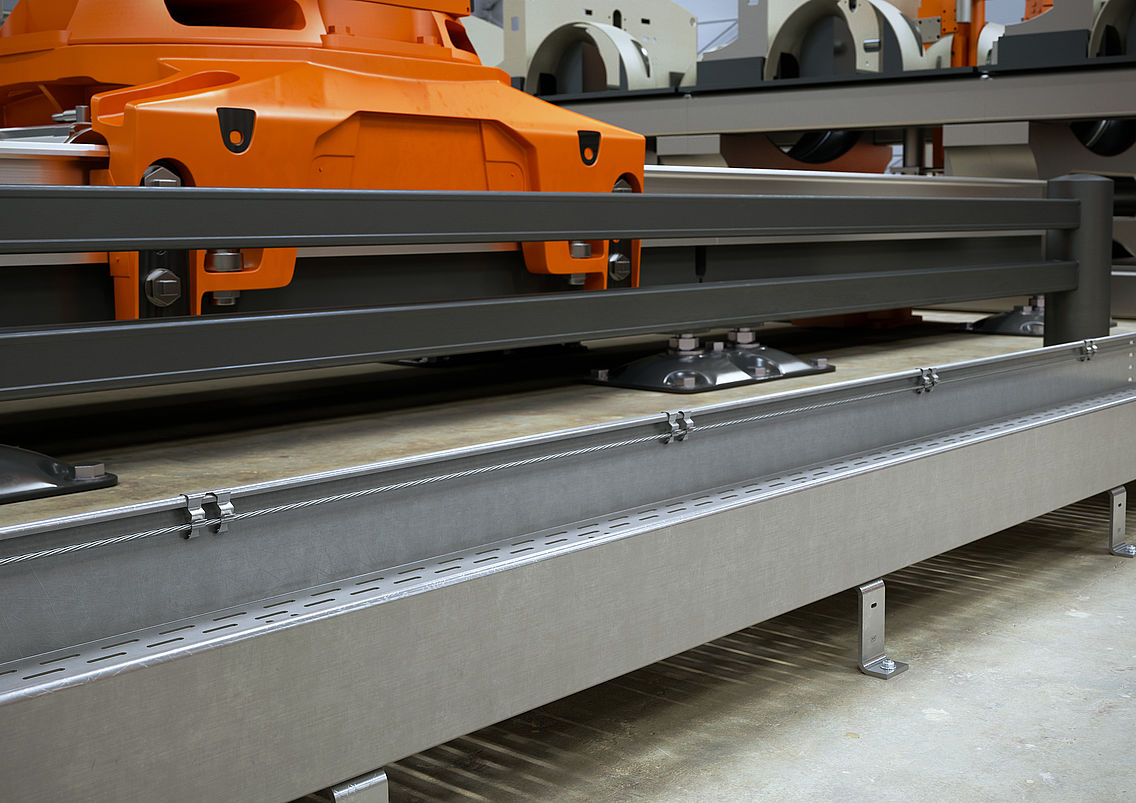

1. lehetőség: Folytonos potenciálkiegyenlítés a kábeltálca profiljában

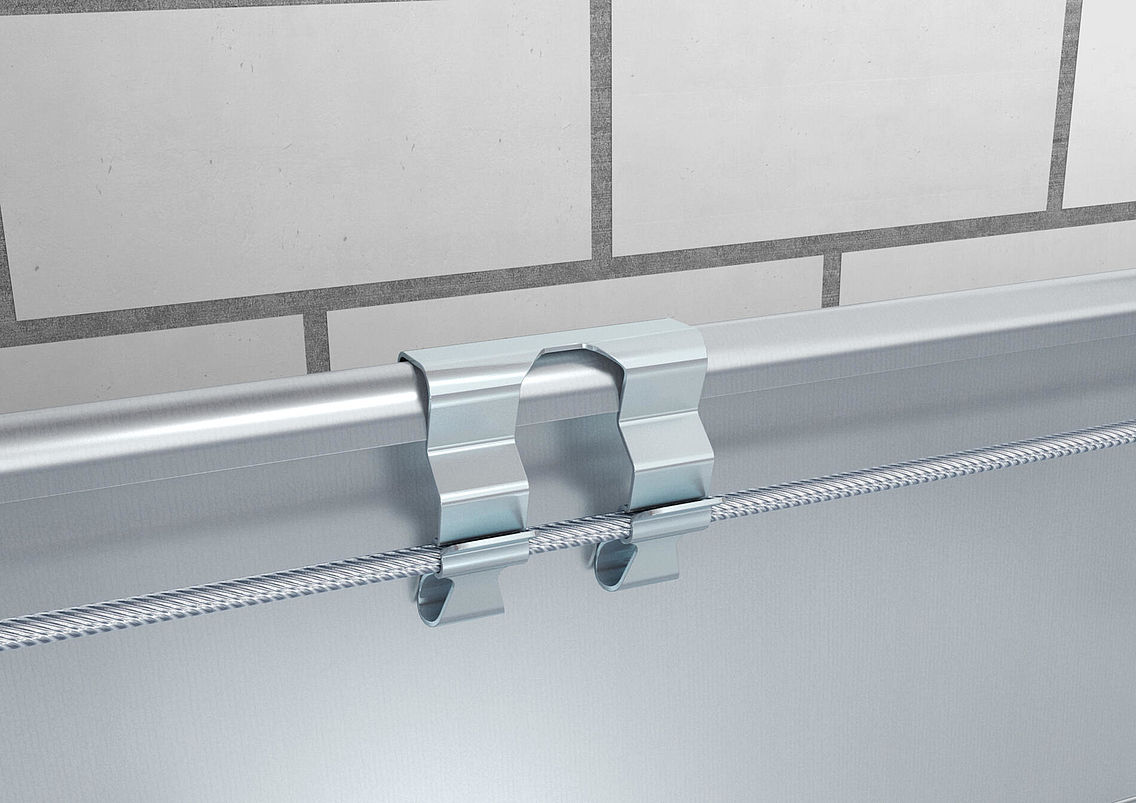

Egy folytonos, ónozott rézkábelt közvetlenül a kábeltálca profiljában vezetnek át, és a rögzítőrugóval rögzítik. A telepítés egyszerű, szerszám és további fúrások nélkül történik – ideális a meglévő rendszerekbe történő gyors és tiszta beépítéshez. Mivel a rézkábelt közvetlenül a rögzítőrugóba helyezik, a kapcsolat gyorsan létrehozható.

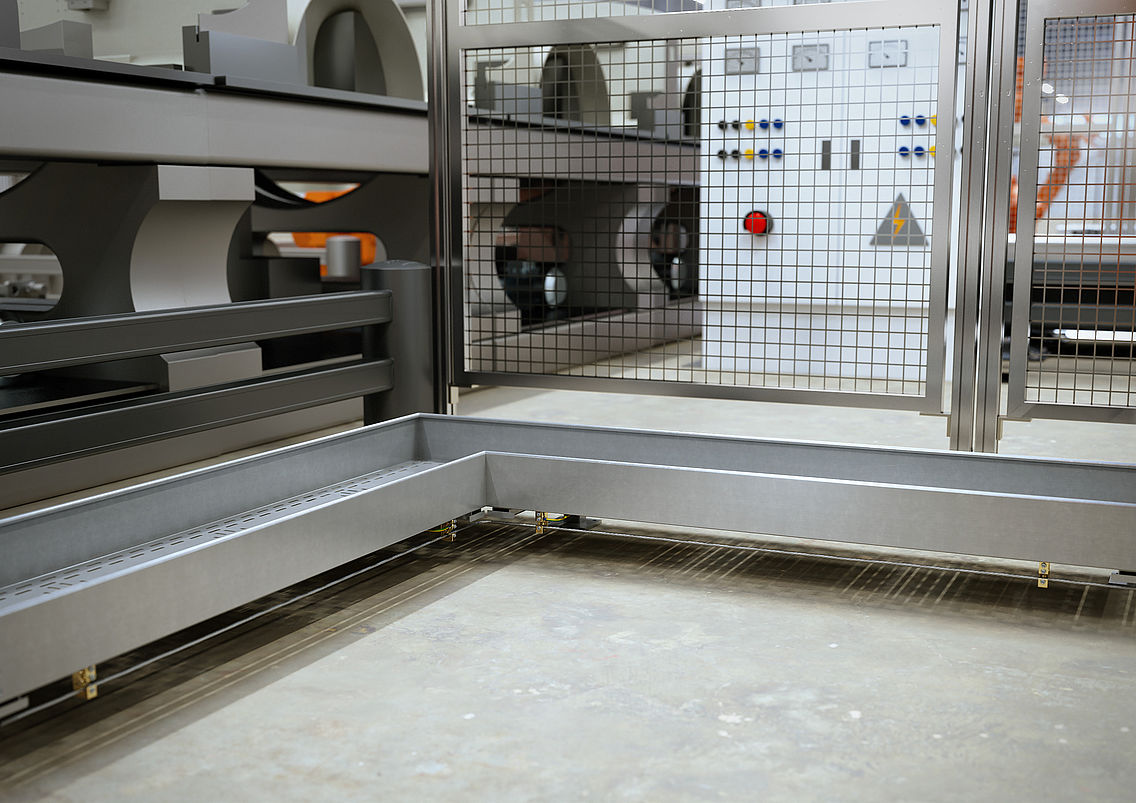

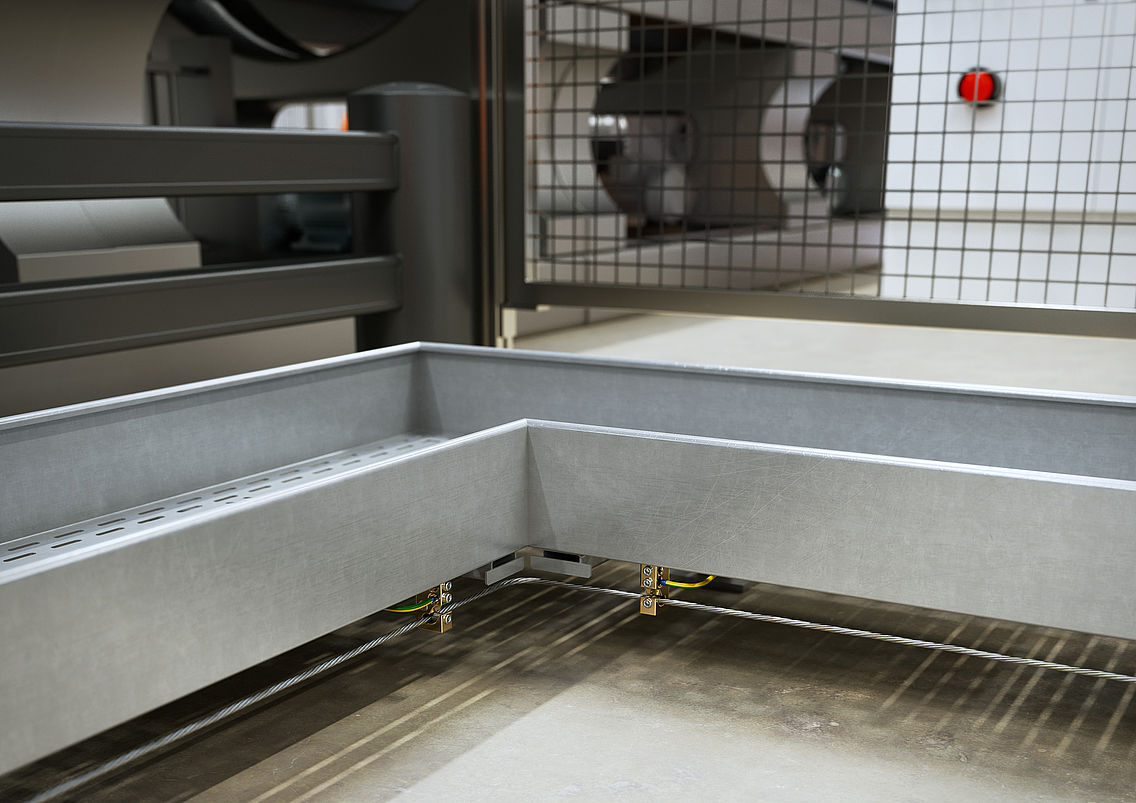

2. lehetőség: Potenciálkiegyenlítés a kábeltálca alatt
Ennél a rendszernél az EPH gerinckábelt csatlakozókapcsok segítségével vezetik el a kábeltálca alatt. Az alábbi típusú vezetékek használhatók: DIN VDE 0295 2. osztály szerinti, sodrott, ónozott EPH gerinckábelek, valamint DIN VDE 0295 5. osztály szerinti, finoman sodort, 16 mm-től2 35 mm-ig2 terjedő ónozott vezetékek. A rögzítés OBO csatlakozókapoccsal történik.

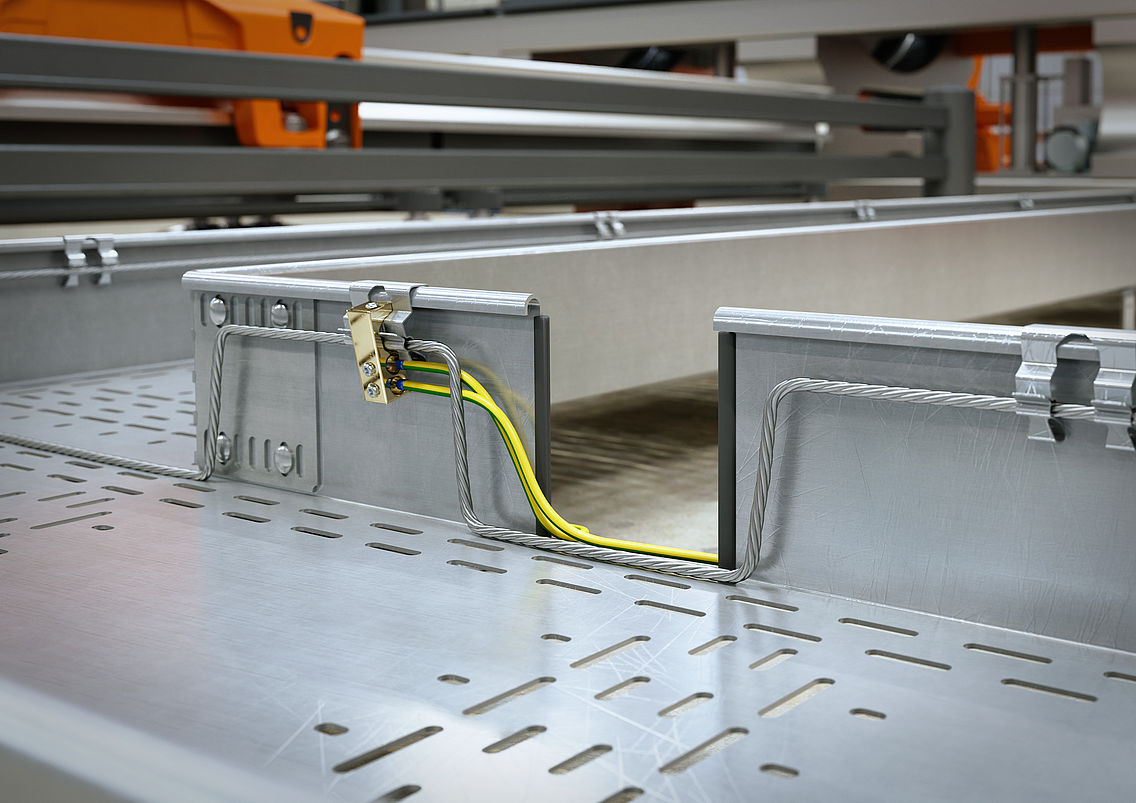

3. lehetőség: potenciálkiegyenlítés központi leágazással
A potenciálkiegyenlítés egy 35 mm-es2 rézkábelen keresztül történik, amely a DIN VDE 0295 szerint ónozott. A kábelt párhuzamos csatlakozókkal vezetik végig. A csatlakozókapocs rugalmasan elhelyezhető és bárhol csatlakoztatható a vezetékhez. Két kivezetéssel rendelkezik max. 35 mm-es huzalhoz.2.

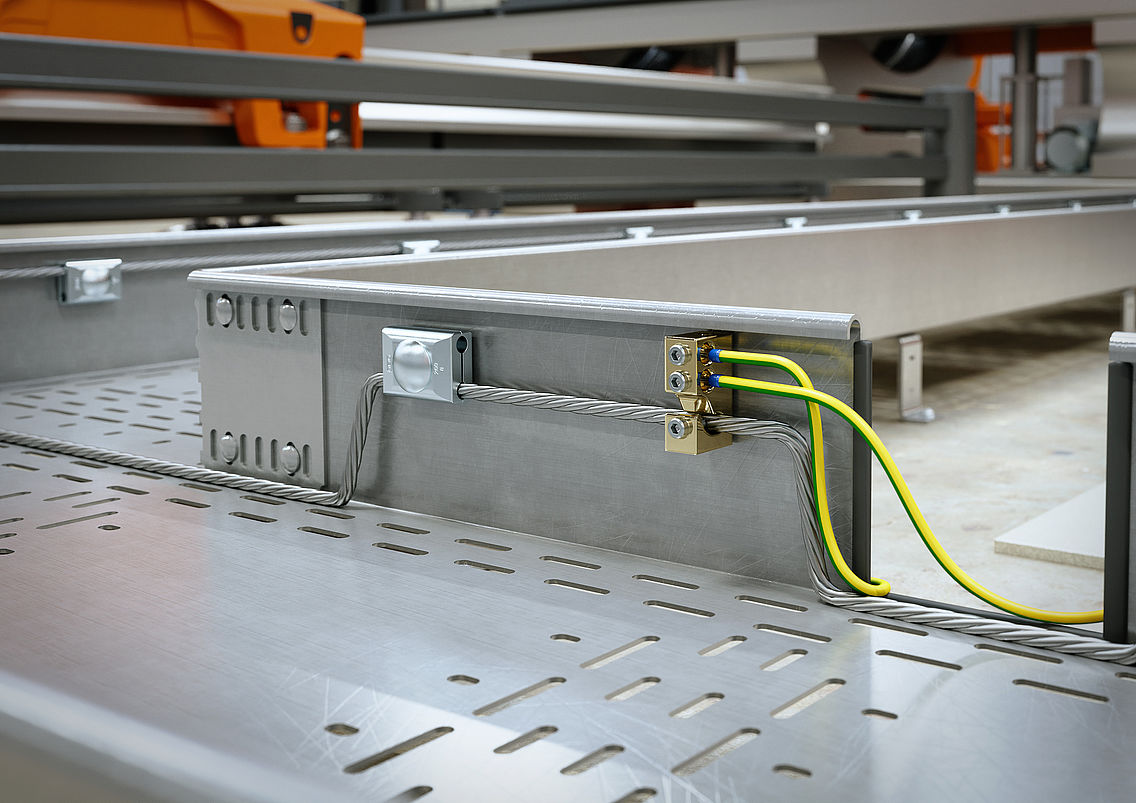

4. lehetőség: Potenciálkiegyenlítés rugalmas leágazási szerkezettel
Ez a rendszer rugalmas leágazásokkal ellátott, strukturált földelést tesz lehetővé. Speciális csatlakozókapcsok segítségével a rézvezetékeket rögzítik, majd huzalon keresztül célzottan továbbvezetik. Az ideális megoldás leágazó földelőhálózatokhoz, különböző vezetékátmérőkkel.
