Szintezhető kazetta tubusos kivitel RKFRNUZD3, nemesacél
Rend. szám 7409444 | EAN-kód 4012195869580
- Termékleírás
-

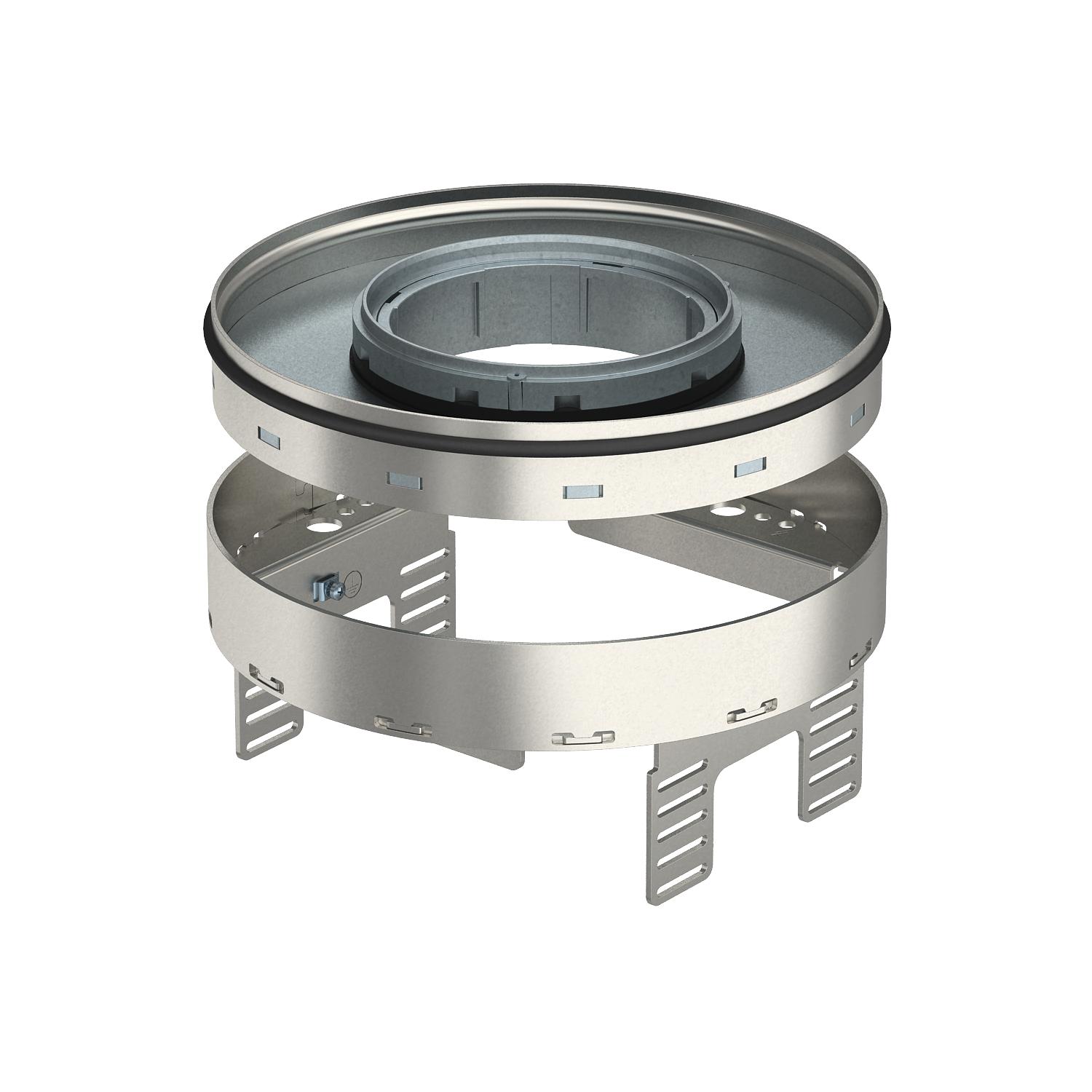

TermékleírásSzintezhető és az aljzattól függetlenített R4-es névleges méretű tubusos kazetta száraz és nedves ápolású padlókhoz, UZD250-3 vagy UZD350-3 padlódobozokba, mindig egy DUG..R4 szerelőfedéllel együtt, avagy komplett UGD250-3R4 vagy UGD350-3R4 padlódobozokba történő beszereléshez. A beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik.
Szintezhető kazetta tubussal, kétrekeszes 2 APMT2 fedlappal szerelhető. 2 db UT3 univerzális tartó felszereléséhez 4 installációs szerelvényhez, tartókerettel / rögzítőkörömmel vagy 6 Modul 45 eszközhöz. A tubus nem szállítási tartozék.
-
- Műszaki adatok
-
Műszaki adatok

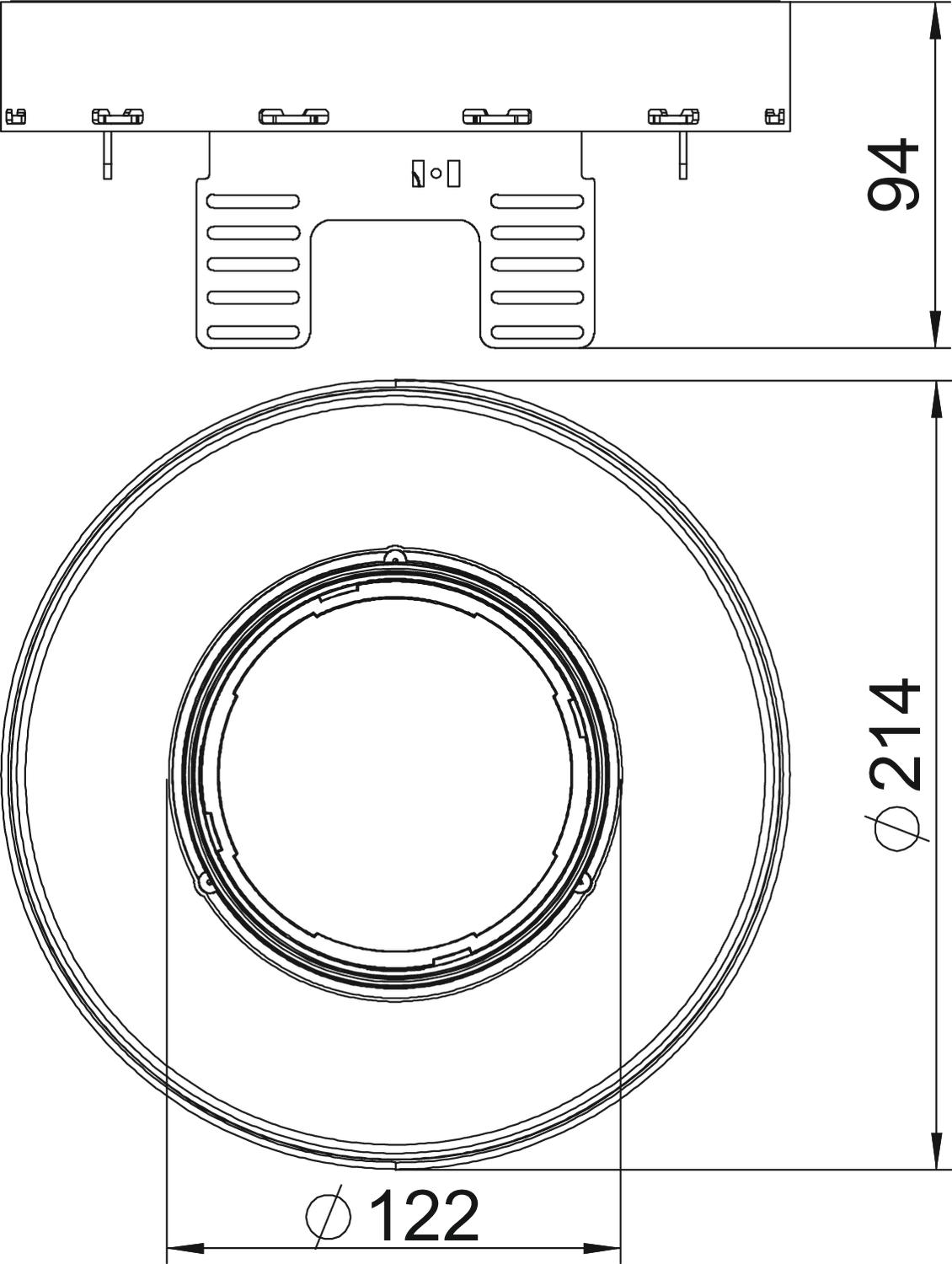

A beépíthető készülékek darabszáma 6 A padlóburkolat vastagsága 25 mm alkalmas álpadlókhoz nem alkalmas üreges padlókhoz nem Anyag rozsdamentes acél, 1.4301 beépítőrendszer típusa UT3 beszerelési átmérő 215 Beszerelési mélység 104 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 11,9645 kg CO2e / 1 Darab Engedélyek VDE Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 3.000 N-ig h méret 94 mm Hossz 214 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP44 kábelkivezetések száma 1 kábelkivezetős kivitel süllyeszthető tubus Kivitel kerek Magasság 94 mm Méret Ø215mm Nagy teherbírású kivitel nem Néveleges méret szerelvénybeépítő egységhez R4 Padlóápolás nedves Padlómagasság min. 94 mm Szélesség 214 mm Szerelvénytartók szerelvénykelyhekhez igen Szétválasztható igen Védettségi fokozat IK-kód IK10 - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Szintező szeglet kerek kazetta UGD350-3 padlódobozba történő beépítéséhez
NW 350-3 RK 7410556 1 Darab
Tubus telelemezes, fogantyúval, keretes és szintezhető kazettákhoz
TUK2 GV 7428140 1 Darab
Terrazzo-zsalutest szintezhető kazettához, R4-es névleges méret
SK RK4R 7404382 1 Darab
350-3 szerelőfedél GESR4 számára
DUG 350-3 R4 7400517 1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm
UT3 45 3 7408723 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú
MTU 2 7407836 1 Darab - Letöltések
-
Biztonsági adatlap RKFRN2UZD3R4VS25 / 7409444 , 0.05MB , pdfREACH Megfelelőségi nyilatkozat RKFRN2UZD3R4VS25 / 7409444 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat RKFRN2UZD3R4VS25 / 7409444 , 0.13MB , pdfJelhasználati engedély VDE jelölésengedély RK RKN , 0.18MB , pdfSzerelési útmutató Szerelési útmutató, RK(F)RN2UZD3 kazettákhoz , 0.10MB , pdfHasználati útmutató Használati útmutató, PF-G , 2.00MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
