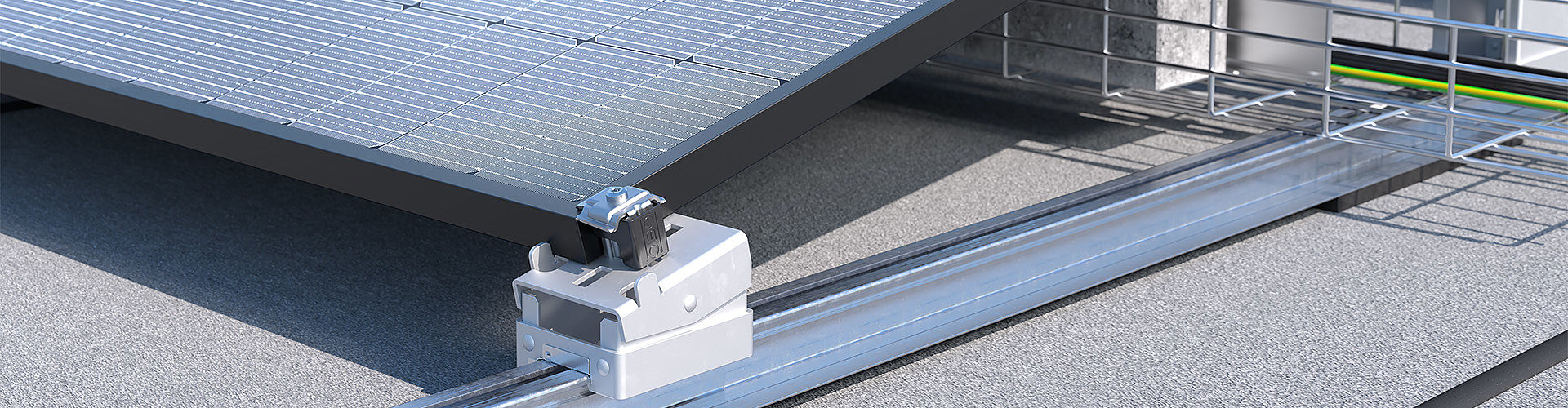

Magic PV Flat Basic
A napelemes rendszerek lapostetőkre történő elhelyezésének döntő előnye van: a napelem-modulok a tető adott tájolásától függetlenül telepíthetők. Magic PV Flat Basic rendszerünk még több előnyt kínál termékportfóliójával, amely a lehető legnagyobb rugalmasságot biztosítja. A lapostetőre szerelhető rögzítőrendszer tartós, nagy teherbírású, és a Magic csatlakozásnak köszönhetően gyorsan, csavarok vagy egyéb szerszámok nélkül telepíthető. A rugalmas tetőgerincrés fokozatmentes rendszerkialakítást tesz lehetővé. A Magic PV Flat Basic rendszerbe integrálható rácsos kábeltálca, egyidejűleg alkalmas ballasztolásra és kábelmenedzsmentre. Ez például rácsos kábeltálca rendszerek segítségével valósítható meg.
Legnépszerűbb termékeink
Tartóprofil napelem-modulok lapostetőre szereléséhez
- Csúszásgátló tartóprofil a napelem-modulok biztonságos telepítéséhez lapostetőkön
- Sokoldalú és kompatibilis rövid és hosszú támaszokkal (STK és STL)
- Könnyű bővítési lehetőség több tartóprofil összecsavarozásával az LV 35 hosszanti összekötő segítségével
- Stabil és megbízható alap a hosszú élettartamú napelemes rendszerekhez lapostetőkön
Hosszanti összekötő tartóprofilhoz lapostetőn
- A TPF 35 tartóprofilok hatékony összekötése, ideális napelemes rendszerekhez lapostetőkön
- A gyors rögzítés érdekében előszerelt Ø8-as csavarok kerültek beépítésre
- Kényelmes használat a standard Torx 40-es kulccsal történő csavarozásnak köszönhetően
- Megbízható és robusztus csatlakozás a tartóprofilok maximális stabilitása érdekében
Univerzális napelemes földelőkapocs
- Univerzális előszerelt napelemes földelőkapocs
- A földelőkapocs pontos illesztése egy előszerelt csúszóanyával a megfelelő tartóprofil hornyába
- Villámáram szilárdság 100 kA
- Gyors telepítés a beépített rugós mechanizmusnak köszönhetően
- Az RD 8-10 huzalok rögzítéséhez
- Tömör vagy sodrott 6-50 mm²-es vezetékek rögzítéséhez
- Minden 10 mm-es résméretű profilba Az OBO tartóprofiljával kombinálva az optimális használat garantált.
- Megfelel az MSZ EN 62561-1 követelményeinek
Rögzítőkészlet rácsos kábeltálcákhoz, napelemes tartószerkezetekhez lapostetőkön
- Rögzítőkészlet rácsos kábeltálcák biztonságos rögzítéséhez TPF 35 tartóprofilokra
- Ideális és optimális megoldás napelemes rendszerekhez lapostetőkön
- Mindent egy készletben, szorítóval, csúszóanyával és csavarral együtt, a stabil csatlakozásért
- Könnyű szerelés gyors és egyszerű telepítéssel a maximális tartás érdekében
GR Magic® rácsos kábeltálca, 55
- Rácsos kábeltálca gyorsösszekötővel az egyszerű telepítéshez
- Az intelligens csatlakozórendszernek köszönhetően nincs szükség további összekötő elemekre
- Tesztelt biztonság a VDE 0639 irányelv, ill. az MSZ EN 61537 szabvány szerinti mechanikai és elektromos értékek tekintetében
- Rácsos kábeltálcák egyszerű és bevált telepítése számtalan lehetőséggel
- Állandóan elérhető széles termékportfólió, pl. különböző méretek és/vagy felületek
Rövid támasz lapostetőkhöz
- Szerszám nélküli installáció a profilsíneken
- Fokozatmentes beállítási lehetőség
- Segédfül a napelemes modul rögzítéséhez
- Vízszintes hosszanti furat, melynek lényege, hogy a támaszokat nem csak a panel széle alá lehet betenni és oldalról leszorítani a kereszt irányú furatokon át az univerzális leszorító kapoccsal, hanem van lehetőség a hosszú oldal alá is tenni támaszt, ezzel nagymértékben csökkentve a panelben ébredő hajlítónyomatékot olyan zónákban, ahol nagy hóteher várható.
- Szükség esetén panelenként egy köztes alátámasztás lehetséges.
- A billenő csatlakozófejnek köszönhetően minden modulmérettel kompatibilis
- Hosszú élettartam a kiváló minőségű felületkezelésnek köszönhetően
Hosszú támasz lapostetős rendszerekhez
- Hosszú támasz napelem-modulok lapostetőkre történő telepítéséhez, TP 45 tartóprofillal és KLU univerzális kapoccsal kombinálva
- Akár 15 fokos dőlésszög a modulok optimális beállításához
- Bepattintható rögzítés a tartóprofilon a biztonságos, stabil tartás érdekében
- Szerszám nélküli installáció a gyors és egyszerű szerelés érdekében
- Különböző modulméretekkel kompatibilis a rugalmas alkalmazásokhoz
- Nagyfokú stabilitás és hosszú élettartam a robusztus konstrukciónak köszönhetően
Univerzális kapocs lapos és ferdetetőkhöz
- Fém színű változat az optimális kombinációhoz fém színű tartóprofillal
- 30 és 50 mm közötti befogási tartomány modulrögzítéshez
- 90°-kal elforgatható a szerelősín hornyába való beillesztés után
- Közbenső vagy véglezáró kapocsként is használható
- Speciális geometria a felső rész sarkain a napelem-modul potenciálkiegyenlítéséhez
- A körülötte lévő műanyag köpeny vezeti a felső részt, és megakadályozza, hogy az összeszerelés során véletlenül elforduljon
- Illetve műanyag köpeny felelős azért is, hogy a felső részt felső holtponton tartsa szerelés közben
- A kijelölt rögzítőlábakra (lapostetős rendszer) és a rögzítősín hornyába (ferdetetős rendszer) pattintható
- A műanyag köpeny tartófelületként szolgál a panelek megfelelő elhelyezéséhez
- Hosszú élettartam a kiváló minőségű rozsdamentes acél használatának köszönhetően
